SWR2311P-10G

กลุ่มผลิตภัณฑ์

SWR2311P-10Gสวิทช์ L2

การตั้งค่าที่แนะนำสำหรับการทำงานที่เสถียรของเครือข่าย Dante (เช่น QoS, EEE และ IGMP Snooping) สามารถทำได้อย่างง่ายดาย

พอร์ต LAN พร้อมกับตัวจ่ายไฟ PoE: 8(1-8)
พอร์ตชุดคอมโบ LAN/SFP: 2(9, 10) (พอร์ต LAN และสล็อต SFP โดยเฉพาะ)
ตัวจ่ายไฟ PoE สามารถทำงานร่วมกับ IEEE 802.3at และสามารถจ่ายกระแสไฟได้สูงสุด 30 W ให้กับพอร์ต PoE ทั้งหมด
เซิร์ฟเวอร์ RADIUS ในตัวสำหรับการจัดการระบบความปลอดภัยขั้นสูง

Options

SFP-SWRG-LXโมดูล SFP

โมดูล SFP สำหรับสวิตช์ SWX/SWR ซีรีส์

ระยะทางในการรับส่งข้อมูลสูงสุด: 10 กม.*
สายเคเบิลที่รองรับ: ไฟเบอร์ออปติคอลซิงเกิลโหมด (9/125μm)
มาตรฐานการกำกับดูแล: IEEE802.3z, 1000BASE-LX
ขั้วต่อ: ตัวเชื่อมต่อ LC 2 ง่าม
ความยาวคลื่นออปติคอล: 1,310nm
ใช้ได้กับรุ่น SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
*ประสิทธิภาพของผลิตภัณฑ์อาจไม่ถึงตามสเปคหากไฟเบอร์ออปติคอลหรืออุปกรณ์เชื่อมต่อไม่เพียงพอ

SFP-SWRG-SXโมดูล SFP

โมดูล SFP สำหรับสวิตช์ SWX/SWR ซีรีส์

ระยะทางในการรับส่งข้อมูลสูงสุด: 550 ม. (50/125μm) / 300 ม. (62.5/125μm)*
สายเคเบิลที่รองรับ: ไฟเบอร์ออปติคอลมัลติโหมด (50/125μm, 62.5/125μm)
มาตรฐานการกำกับดูแล: IEEE802.3z, 1000BASE-SX
ขั้วต่อ: ตัวเชื่อมต่อ LC 2 ง่าม
ความยาวคลื่นออปติคอล: 850nm
ใช้ได้กับรุ่น SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
*ประสิทธิภาพของผลิตภัณฑ์อาจไม่ถึงตามสเปคหากไฟเบอร์ออปติคอลหรืออุปกรณ์เชื่อมต่อไม่เพียงพอ

RK-SWR

อุปกรณ์เสริมเพื่อยึดติดแร็คสำหรับสวิตช์ SWX และ SWR ซีรีส์

ขนาด: กว้าง 482.6 มม. x ลึก 300 มม. x สูง 44 มม.
Weight: 1.7kg
ใช้ได้กับรุ่น SWR2311P-10G, SWR2310-10G, SWX2210P-10G, SWR2100P-10G

WK-SWR

อุปกรณ์เสริมเพื่อยึดติดผนังสำหรับสวิตช์ SWX และ SWR ซีรีส์

ขนาด: กว้าง 249 มม. x ลึก 3.3 มม. x สูง 270 มม.
Weight: 0.37kg
ใช้ได้กับรุ่น SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWX2210P-10G / SWX2100P-10G
สามารถติดตั้งสวิตช์บนผนังหรือเพดานที่มีความสูงไม่เกิน 2 ม.*
*ห้ามติดตั้งโดยให้พอร์ต LAN หงายขึ้นหรือคว่ำลง

คุณลักษณะเด่น

สวิทช์เครือข่ายอัจฉริยะ L2 ด้วย PoE

SWR2311P-10G เป็นสวิทช์อัจฉริยะ L2 ที่สามารถจ่ายพลังงานให้กับอุปกรณ์ที่ให้พลังงานด้วย PoE บนเครือข่ายได้ Yamaha ได้รวบรวมความเชี่ยวชาญของตนเองในด้านระบบเครือข่ายและระบบเสียงระดับมืออาชีพและพัฒนามาเป็นสวิทช์ L2 ที่เหมาะสำหรับเครือข่ายเสียง Dante

สวิทช์อัจฉริยะ L2 พร้อมฟังก์ชั่นการเพิ่มประสิทธิภาพ Dante และแหล่งจ่ายไฟ PoE

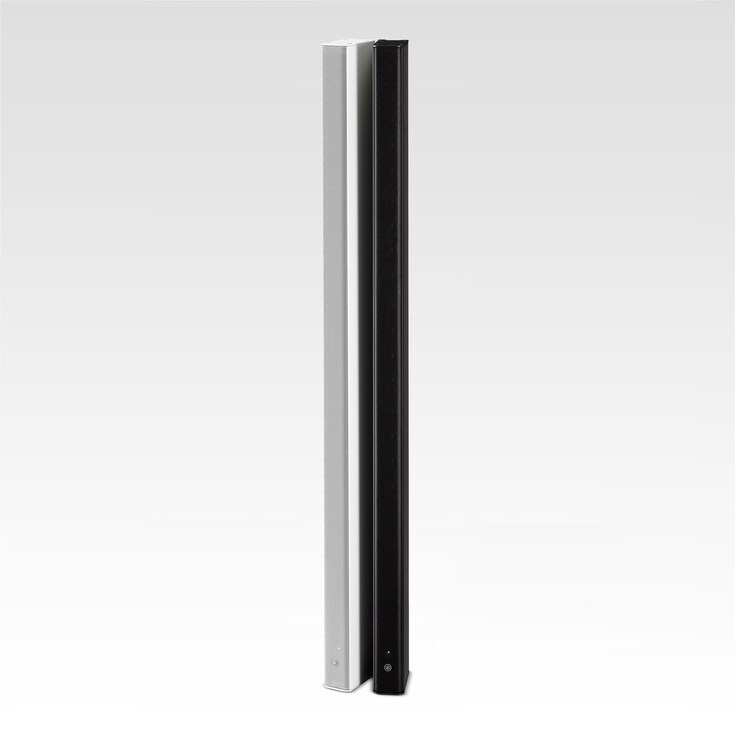

"SWR2311P-10G" เป็นสวิทช์อัจฉริยะ L2 ที่ให้ฟังก์ชั่นการทำงานอุดมคติสำหรับเครือข่ายเสียงดิจิทัล Dante ที่ถูกพัฒนาโดย Audinate Corporation และปัจจุบันถูกใช้กันทั่วโลกแล้ว ซึ่งทำให้สามารถสร้างเครือข่ายที่มีเสถียรภาพซึ่งลดความยุ่งยากในการตั้งค่า การมอนิเตอร์ การจัดการ และการใช้งาน เมื่อคุณเชื่อมต่อ VXL1-16P กับ SWR2311P-10G การตั้งค่าที่เหมาะสมที่สุดสำหรับ Dante จะทำโดยอัตโนมัติผ่านทาง LLDP ซึ่งเป็นโปรโตคอลสำหรับการส่งผ่านข้อมูลการจัดการระบบระหว่างอุปกรณ์และอุปกรณ์ที่อยู่ใกล้เคียงกัน พอร์ทที่สามารถทำงานร่วมกับ PoE สามารถจ่ายกระแสไฟได้สูงสุด 30 W สำหรับพอร์ตทั้งหมดพร้อมกัน ความสามารถในการจ่ายพลังงานได้ไม่เพียงแต่อุปกรณ์ที่สามารถทำงานร่วมกับ PoE เช่น ตัวควบคุมติดผนัง “MCP1” ที่ใช้สำหรับควบคุมระดับเสียงของอุปกรณ์ที่ใช้ในห้องสัมมนา หรือจุดเข้าใช้งานแบบไร้สาย และยังสามารถให้พลังงานเพียงพอสำหรับการใช้งานแม้กระทั่งอุปกรณ์ที่ต้องการ PoE ที่มีเอาท์พุตสูงกว่า เช่น VXL1B-16P หรือ VXL1W-16P

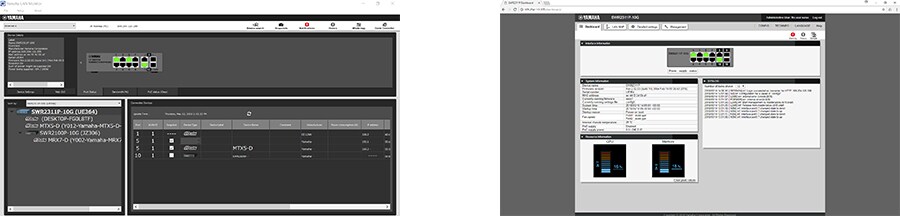

ภาพรวมเครือข่ายสมบูรณ์

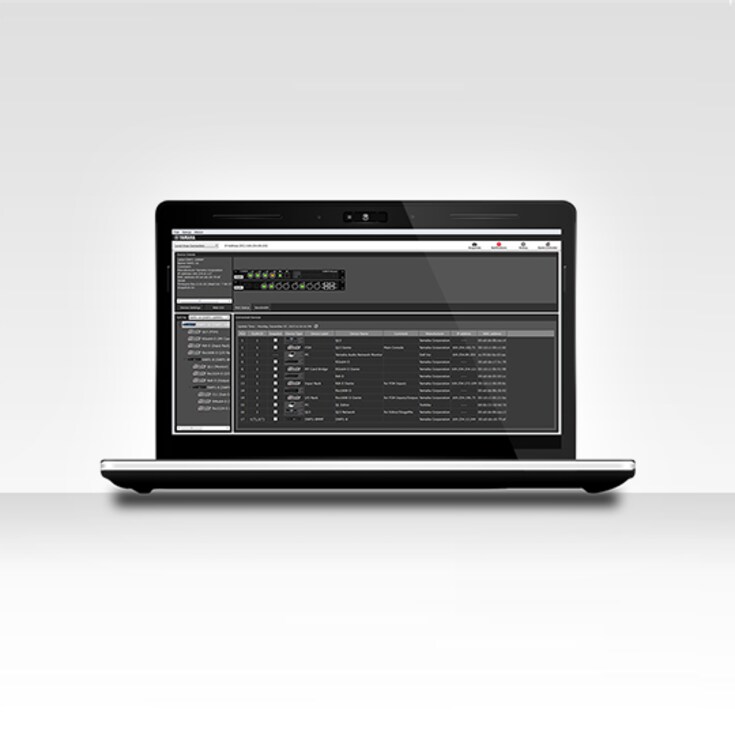

การใช้ซอฟต์แวร์เฉพาะ "Yamaha LAN Monitor” ทำให้สามารถแก้ปัญหาได้อย่างรวดเร็ว คุณสามารถตรวจสอบสถานะการจ่ายไฟ PoE เปิดปิดการจ่ายไฟ PoE และใช้ฟังก์ชัน snapshot เพื่อแจ้งให้ทราบว่ามีข้อผิดพลาดเกิดขึ้นหรือไม่โดยการตรวจจับความแตกต่างของสถานะเครือข่ายนับตั้งแต่มันถูกติดตั้ง GUI เว็บมีฟังก์ชั่นการมอนิเตอร์อย่างครบถ้วนรวมถึงการตั้งค่าการติดตาม dead/alive อยู่สำหรับอุปกรณ์ PoE ซึ่งทำให้คุณสามารถรีสตาร์ทอุปกรณ์ PoE ได้ หากเกิดข้อผิดพลาดหรือแจ้งข้อผิดผลาดให้คุณทราบทางอีเมล์

ฟังก์ชั่น Snapshot ทำให้การแก้ไขปัญหาทำได้ง่าย

คุณสามารถจับ "snapshot" ของสถานะเครือข่ายเมื่อติดตั้งค่าตามที่ต้องการ ซอฟต์แวร์สามารถติดตามการตั้งค่าโดยอัตโนมัติและแจ้งเตือนคุณเกี่ยวกับการเปลี่ยนแปลงใด ๆ คุณสามารถ snapshot เครือข่ายได้ แล้วคุณจะได้รับการแจ้งเตือนหากสายเคเบิลถูกตัดการเชื่อมต่อ, หากอุปกรณ์ถูกปิดอยู่, หรือหากมีการเชื่อมต่อผิดพลาดก่อนที่จะมีการทำงาน เป็นต้น

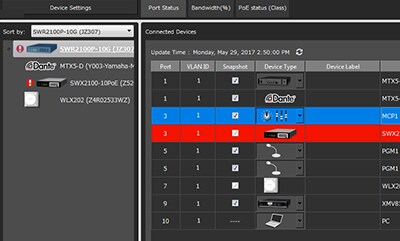

รหัสอุปกรณ์ที่ถูกเพิ่มประสิทธิภาพด้วยไอคอน ป้ายกำกับและความคิดเห็น

การระบุอุปกรณ์ที่เชื่อมต่อกับสวิตช์โดยใช้แค่ไอพี หรือแมคแอดเดรส เป็นวิธีการที่ยากและง่ายต่อการเกิดข้อผิดพลาด อุปกรณ์ Dante ที่เชื่อมต่ออยู่จะถูกระบุด้วยไอคอน Dante เช่นเดียวกับรหัสอุปกรณ์ที่ถูกติดตั้งไว้ก่อนหน้านี้ผ่านทางซอฟต์แวร์ตัวควบคุม Dante คุณยังสามารถป้อนข้อมูลเพิ่มเติมได้ เช่น ตำแหน่งของอุปกรณ์ในฟีลด์ป้ายกำกับและความคิดเห็น

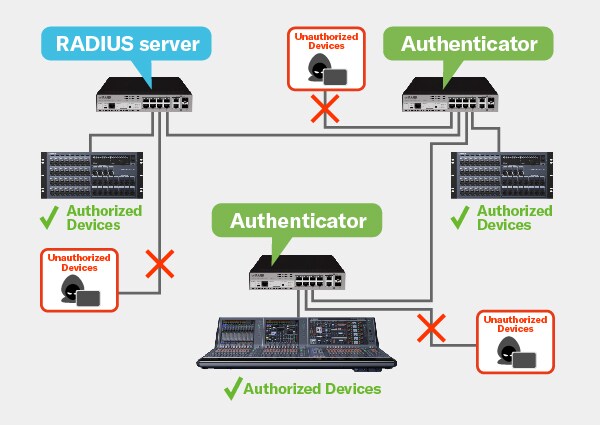

ระบบการจัดการระบบความปลอดภัยอัจฉริยะ

การเพิ่มการใช้งาน VLAN ซึ่งรวมอยู่ใน SWR2311P-10G ก็คือฟังก์ชั่นเซิร์ฟเวอร์ RADIUS ในตัว การกำหนดให้สวิตช์หนึ่งเป็นเซิร์ฟเวอร์ RADIUS แล้วเชื่อมโยงสวิตช์อื่นๆ เข้ากับสวิตช์นั้น จะทำให้สามารถบล็อกการเข้าถึงเครือข่ายที่ไม่ได้รับอนุญาตได้อย่างมีประสิทธิภาพเพื่อยกระดับการรักษาความปลอดภัยแม้เป็นการติดตั้งระบบขนาดใหญ่ที่มีความซับซ้อน สามารถตั้งค่าการยืนยันตัวตนของอุปกรณ์ได้อย่างรวดเร็วและง่ายดายผ่าน GUI บนเว็บไซต์

ข้อมูลทางเทคนิคของรุ่น SWR2311P-10G

การแสดงภาพของเครือข่ายโดย "LAN map light"

SWR2311P-10G รองรับฟังก์ชั่นการแสดงภาพ " LAN map light” โดย WebGUI* การตั้งค่าสวิทช์สามารถทำได้บนหน้าจอกราฟฟิกไม่ใช่โดยการป้อนคำสั่ง ด้วยการใช้ประโยชน์ WebGUI มันมีฟังก์ชั่นการติดตามที่ครบครัน เช่น การติดตั้งติดตามอุปกรณ์ POE, รีสตาร์ทอุปกรณ์ PoE ในกรณีปัญหาอุปกรณ์, การตั้งค่าอีเมล์เพื่อแจ้งข้อผิดพลาด ฯลฯ ด้วย “L2MS” โปรโตคอลการสื่อสารที่เป็นกรรมสิทธิ์ของ Yamaha คุณสามารถตรวจที่อยู่ IP ของอุปกรณ์เครือข่ายของ Yamaha เช่น SWR2311P-10G, ซีรี่ย์ SWR2100P และ SWP1 และอุปกรณ์เครือข่ายที่เชื่อมต่ออยู่ด้วยกัน มันสามารถใช้งานได้หลากหลายตั้งแต่การออกแบบระบบจนถึงการบำรุงรักษา

* ล็อกอินเข้าสู่ WebGUI จาก Yamaha LAN Monitor โปรดติดตั้ง Yamaha LAN Monitor ไว้ล่วงหน้า

ช่อง microSD การ์ด

microSD การ์ด สามารถถูกใช้เป็นวิธีการสำรองข้อมูลที่สะสมอยู่ภายใน, การเปิดใช้งานและการอัปเดตเฟิร์มแวร์

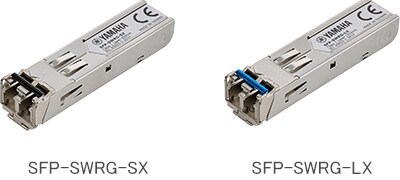

การเชื่อมต่อด้วยสายเคเบิลออปติคอล

ในสถานการณ์ที่ต้องใช้อุปกรณ์ Dante ให้สามารถเชื่อมต่อในระยะทางมากกว่า 100 เมตร คุณสามารถใช้โมดูลสื่อสาร "SFP-SWRG-SX" or "SFP-SWRG-LX" ในการสื่อสารทางไกลเพื่อสร้างความมั่นใจในการสื่อสารที่ไว้ใจได้ด้วยการสูญเสียการรับส่งข้อมูลน้อยที่สุดและขจัดปัญหาเสียงรบกวนจากคลื่นแม่เหล็กไฟฟ้าแม้ในระยะทางไกล

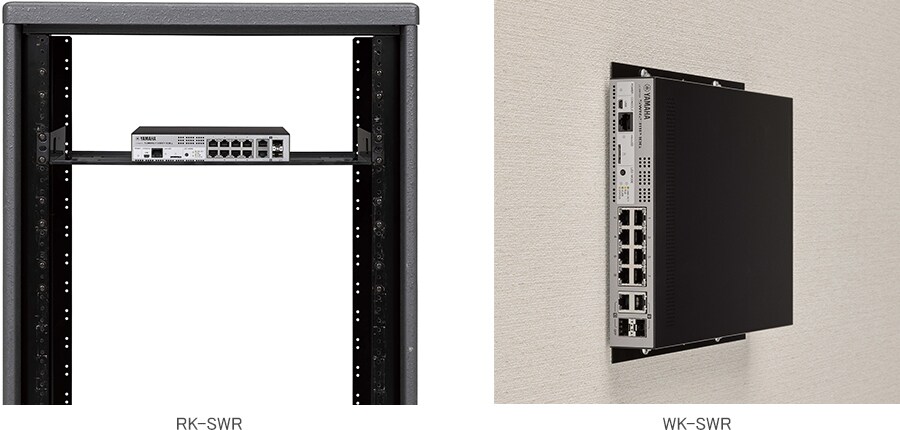

อุปกรณ์เสริมทางเลือกเพิ่มความยืดหยุ่นในการติดตั้ง

อุปกรณ์เสริมติดแร็ก “RK-SWR” ที่จำหน่ายแยกกันสามารถใช้ติดตั้งอุปกรณ์ในชั้นแร็กขนาด 19 นิ้ว และคุณสามารถใช้อุปกรณ์เสริมติดผนัง "WK-SWR" เพื่อติดตั้งเครื่องบนผนัง (ห้ามติดตั้งโดยพอร์ต LAN หันขึ้นหรือลง) หรือเพดานที่มีความสูงไม่เกิน 2 ม. ขยายทางเลือกสถานที่ติดตั้งของคุณเพิ่มขึ้นอีก

ระบบ

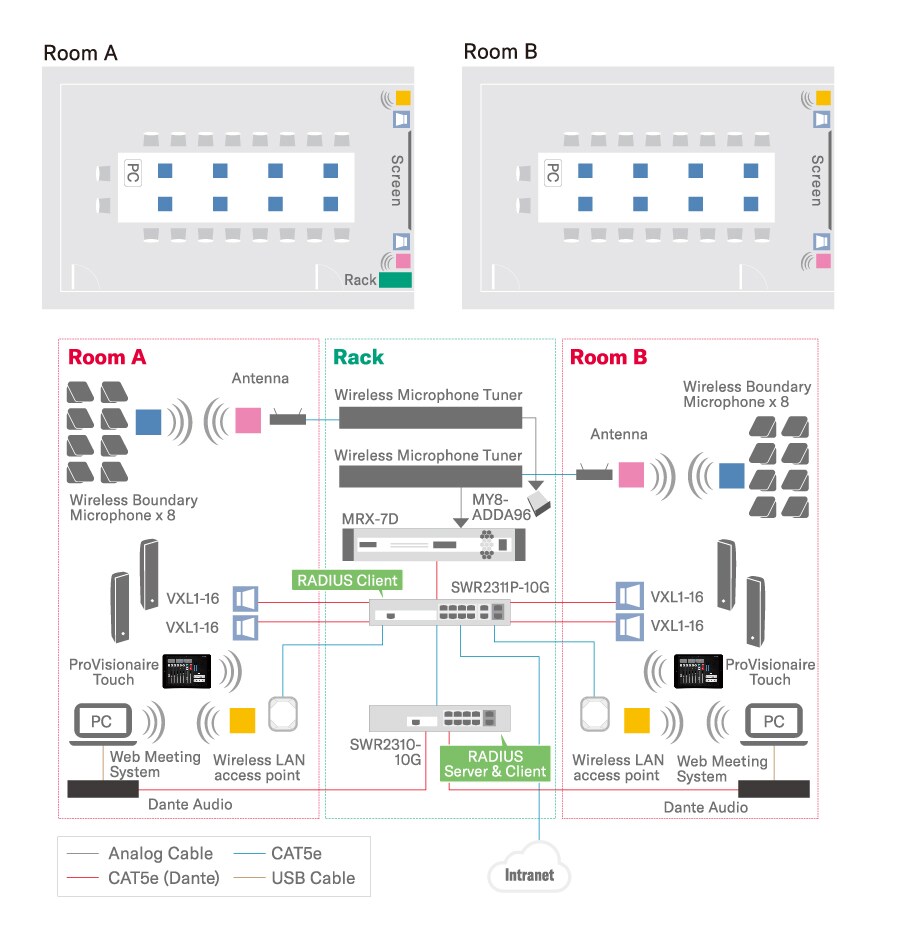

ตัวอย่างระบบ

- ระบบตัวอย่างสำหรับห้องสัมมนานี้รวมถึงระบบการสัมมนาทางไกลซึ่งถูกสร้างขึ้นจากตัวประมวลผลสัญญาณดิจิทัลซึ่งทำให้สามารถแบ่งปันการสัมมนากับสถานที่ทางไกลได้

- โดยการใช้เครือข่ายระหว่างอินพุทกับเอาท์พุท เพิ่มประสิทธิภาพในการดำเนินการด้านการบริหารจัดการ เช่น การจัดการจากการตั้งค่าการเปลี่ยนแปลงไปสู่การแก้ไขปัญหาด้วยเครื่องคอมพิวเตอร์เครื่องเดียว

- ระบบนี้ได้รับการออกแบบเพื่อให้ได้เสียงที่ดีที่สุดสำหรับการประชุมและการสัมมนาโดยใช้มุมกระจายเสียงที่ยอดเยี่ยมของ VXL1-16P เพื่อให้ได้ปริมาณเสียงเพียงพอและความคมชัดจนถึงหลังห้อง

- การกำหนดให้สวิตช์หนึ่งเป็นเซิร์ฟเวอร์ RADIUS แล้วเชื่อมโยงสวิตช์อื่นๆ จะทำให้สามารถบล็อกการเข้าถึงเครือข่ายที่ไม่ได้รับอนุญาตได้อย่างมีประสิทธิภาพเพื่อยกระดับการรักษาความปลอดภัย
