สวิตช์ L3 มาตรฐานและสวิตช์ L2 อัจฉริยะพร้อมพอร์ต 10 Gigabit/Multi gigabit เพื่อตอบโจทย์ความหลากหลายของเครือข่ายขนาดใหญ่ได้อย่างยืดหยุ่น
รุ่นต่างๆ
SWX3220-30TCsสวิตช์ L3
สวิตช์ L3 Standard พร้อมพอร์ต 30 ช่อง
- ช่องเสียบ QSFP28 2 ช่อง, ช่องเสียบ SFP28 4 ช่อง, ช่องเสียบ SFP+ 20 ช่อง และพอร์ต Multi gigabit 4 ช่อง (100M / 1G / 2.5G / 5G / 10G)
- ช่องเสียบแหล่งจ่ายไฟสำรอง (ถอดเปลี่ยนได้)
- รองรับโหมด BC (Boundary Clock) / TC (Transparent Clock) ตาม PTPv2
- เซิร์ฟเวอร์ RADIUS ในตัวสำหรับการจัดการระบบความปลอดภัยขั้นสูง
- รองรับ Yamaha LAN Monitor

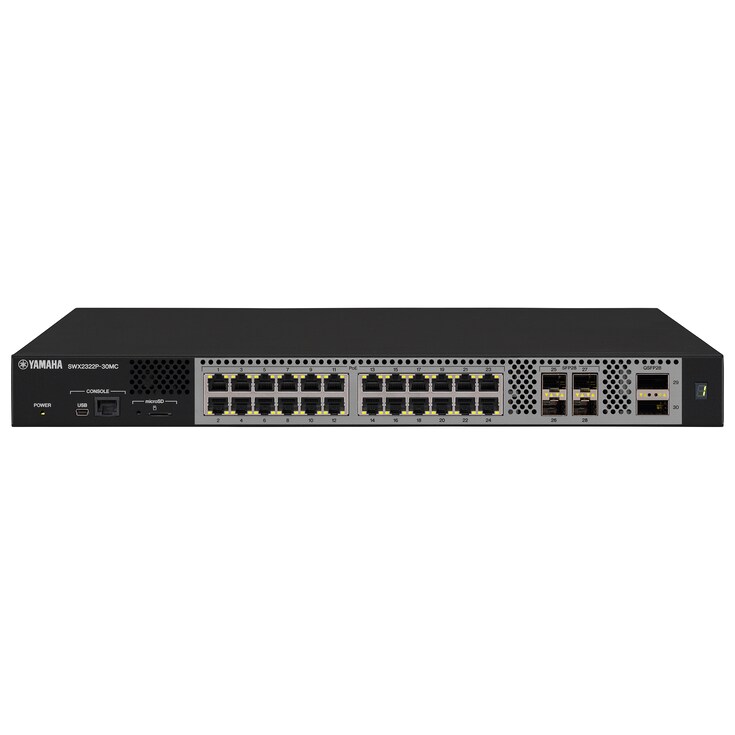

SWX2322P-30MCสวิทช์ L2
สวิตช์ L2 Intelligent PoE++ พร้อมพอร์ต 30 ช่อง
- ช่องเสียบ QSFP28 2 ช่อง, ช่องเสียบ SFP28 4 ช่อง และพอร์ต Multi-gigabit PoE 24 ช่อง (100M / 1G / 2.5G / 5G / 10G)
- IEEE 802.3bt ที่รองรับการทำงานของ PoE++ สามารถจ่ายกระแสไฟฟ้าได้สูงสุด 90 วัตต์ต่อพอร์ต (ทั้งหมด: 720 วัตต์)
- รองรับ PTPv2 TC (Transparent Clock)
- เซิร์ฟเวอร์ RADIUS ในตัวสำหรับการจัดการระบบความปลอดภัยขั้นสูง
- รองรับ Yamaha LAN Monitor
ตัวเลือก
YPSU-550W-ACแหล่งจ่ายไฟ
แหล่งจ่ายไฟสำรอง
- แหล่งจ่ายไฟสำหรับระบบไฟสำรอง (ถอดเปลี่ยนได้)
- ใช้ได้กับรุ่น SWX3220-30TCs
YSFP-25G-SRโมดูล SFP28
โมดูล SFP28 สำหรับเครือข่าย 25 Gbps มัลติโหมด
- ระยะทางในการรับส่งข้อมูลสูงสุด: 70 ม. (50 μm, OM3) , 100 ม. (50 μm, OM4)
- สายเคเบิลที่รองรับ: ไฟเบอร์ออปติคอลมัลติโหมด (50/125 μm, 62.5/125 μm)
- มาตรฐานการกำกับดูแล: IEEE 802.3 by
- ขั้วต่อ: ตัวเชื่อมต่อ LC 2 ง่าม
- ความยาวคลื่นออปติคอล: 850 nm
- ใช้ได้กับรุ่น SWX3220-30TCs / SWX2322P-30MC
YSFP-25G-LRโมดูล SFP28
โมดูล SFP28 สำหรับเครือข่าย 25 Gbps ซิงเกิลโหมด
- ระยะทางในการรับส่งข้อมูลสูงสุด: 10 กม. (ประสิทธิภาพขึ้นอยู่กับไฟเบอร์ออปติคอลและการติดตั้ง)
- สายเคเบิลที่รองรับ: ไฟเบอร์ออปติคอลซิงเกิลโหมด (9/125 μm)
- มาตรฐานการกำกับดูแล: IEEE 802.3cc
- ขั้วต่อ: ตัวเชื่อมต่อ LC 2 ง่าม
- ความยาวคลื่นออปติคอล: 1,310 nm
- ใช้ได้กับรุ่น SWX3220-30TCs / SWX2322P-30MC
SFP-SWRT-LR
SFP+ โมดูล
SFP+ โมดูลสำหรับเครือข่ายเสียง 10Gbps
- ระยะทางในการรับส่งข้อมูลสูงสุด: 10 กม. (ประสิทธิภาพขึ้นอยู่กับไฟเบอร์ออปติคอลและการติดตั้ง)
- สายเคเบิลที่รองรับ: ไฟเบอร์ออปติคอลซิงเกิลโหมด (9/125 μm)
- มาตรฐานการกำกับดูแล: IEEE802.3ae, 10GBASE-LR
- ขั้วต่อ: ตัวเชื่อมต่อ LC 2 ง่าม
- ความยาวคลื่นออปติคอล: 1,310 nm
- ใช้ได้กับรุ่น SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
SFP-SWRT-SR
SFP+ โมดูล
SFP+ โมดูลสำหรับเครือข่ายเสียง 10Gbps
- ระยะทางในการรับส่งข้อมูลสูงสุด: OM1 (62.5/125 μm): 33 ม., OM2 (50/125 μm): 82 ม., OM3 (50/125 μm): 300 ม., OM4 (50/125 μm): 400 ม.
- สายเคเบิลที่รองรับ: ไฟเบอร์ออปติคอลมัลติโหมด (50/125 μm, 62.5/125 μm)
- มาตรฐานการกำกับดูแล: IEEE802.3ae, 10GBASE-SR
- ขั้วต่อ: ตัวเชื่อมต่อ LC 2 ง่าม
- ความยาวคลื่นออปติคอล: 850 nm
- ใช้ได้กับรุ่น SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
SFP-SWRG-LXโมดูล SFP
โมดูล SFP สำหรับสวิตช์ SWX/SWR ซีรีส์
- ระยะทางในการรับส่งข้อมูลสูงสุด: 10 กม. (ประสิทธิภาพขึ้นอยู่กับไฟเบอร์ออปติคอลและการติดตั้ง)
- สายเคเบิลที่รองรับ: ไฟเบอร์ออปติคอลซิงเกิลโหมด (9/125 μm)
- มาตรฐานการกำกับดูแล: IEEE802.3z, 1000BASE-LX
- ขั้วต่อ: ตัวเชื่อมต่อ LC 2 ง่าม
- ความยาวคลื่นออปติคอล: 1,310nm
- ใช้ได้กับรุ่น SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G
SFP-SWRG-SXโมดูล SFP
โมดูล SFP สำหรับสวิตช์ SWX/SWR ซีรีส์
- ระยะทางในการรับส่งข้อมูลสูงสุด: 550 ม. (50/125 μm) / 300 ม. (62.5/125 μm) ประสิทธิภาพขึ้นอยู่กับไฟเบอร์ออปติคอลและการติดตั้ง
- สายเคเบิลที่รองรับ: ไฟเบอร์ออปติคอลมัลติโหมด (50/125 μm, 62.5/125 μm)
- มาตรฐานการกำกับดูแล: IEEE802.3z, 1000BASE-SX
- ขั้วต่อ: ตัวเชื่อมต่อ LC 2 ง่าม
- ความยาวคลื่นออปติคอล: 850 nm
- ใช้ได้กับรุ่น SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT / SWR2310-10G / SWR2311P-10G

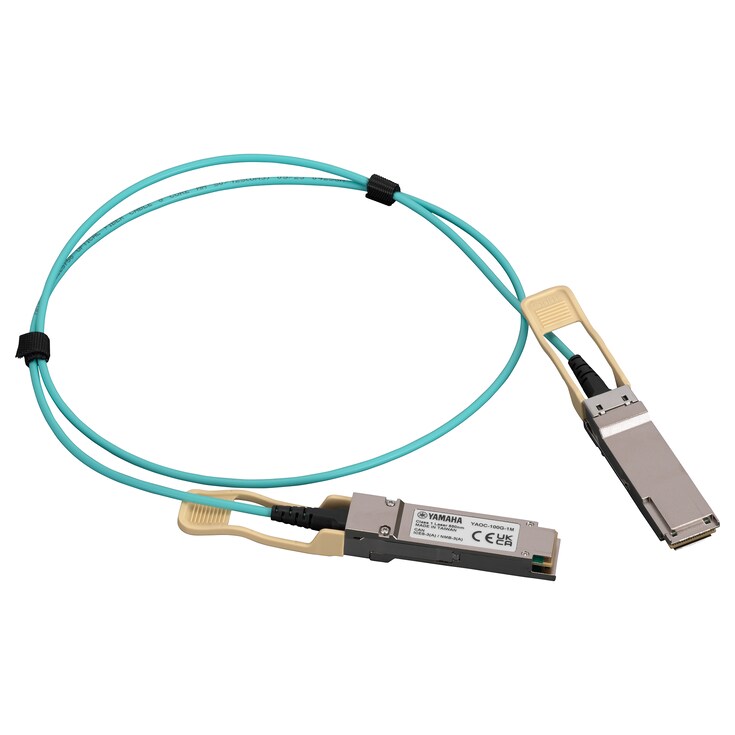

YAOC-100G-1Mสายแอคทีฟออปติคอล
สาย AOC (Active Optical Cable) สำหรับเครือข่าย 100 GbE
- ความยาวสายเคเบิล: 1 ม.
- ใช้ได้กับรุ่น SWX3220-30TCs / SWX2322P-30MC

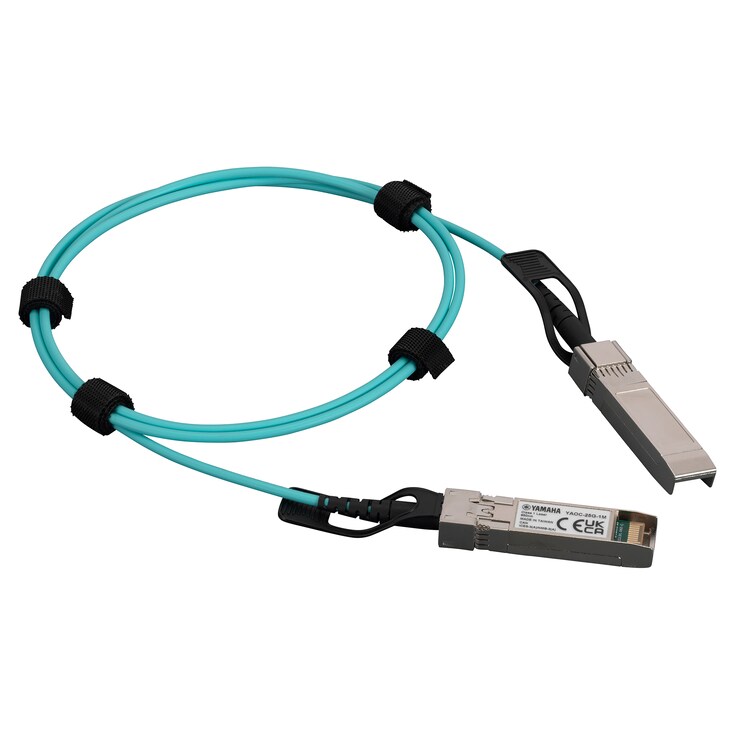

YAOC-25G-1Mสายแอคทีฟออปติคอล
สาย AOC (Active Optical Cable) สำหรับเครือข่าย 25 GbE
- ความยาวสายเคเบิล: 1 ม.
- ใช้ได้กับรุ่น SWX3220-30TCs / SWX2322P-30MC
DAC-SWRT-3M
สายเคเบิลแบบยึดติดโดยตรงสำหรับเครือข่ายเสียง 10Gbps
- สาย Twinax 30AWG, แบบ Passive
- ความยาวสายเคเบิล: 3 ม.
- ใช้ได้กับรุ่น SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
DAC-SWRT-3M
สายเคเบิลแบบยึดติดโดยตรงสำหรับเครือข่ายเสียง 10Gbps
- สาย Twinax 30AWG, แบบ Passive
- ความยาวสายเคเบิล: 1 ม.
- ใช้ได้กับรุ่น SWX3220-30TCs / SWX2322P-30MC / SWX3220-16TMs / SWX3220-16MT / SWX2322P-16MT / SWX2320-16MT / SWX2310P-28GT / SWR2310-28GT / SWR2310-18GT
ลักษณะการใช้งาน
ผลิตภัณฑ์และบริการด้านเครือข่ายของ Yamaha
Yamaha ไม่เพียงแต่เป็นผู้ริเริ่มการเชื่อมต่อระหว่างเครื่องดนตรีและเทคโนโลยีดิจิตอลเท่านั้น แต่ยังริเริ่มการเชื่อมต่อที่ยกระดับความเป็นอยู่ของผู้คนผ่านโครงสร้างพื้นฐานของเครือข่ายอีกด้วย
โดย Yamaha ได้รวบรวมความรู้ความชำนาญในการประมวลผลสัญญาณในฐานะผู้ผลิตนวัตกรรมอุปกรณ์อิเล็กทรอนิกส์มาใช้ในการเปลี่ยนแปลงเทคโนโลยีเครือข่ายได้อย่างรวดเร็ว เรามีบทบาทสำคัญอย่างมากในการพัฒนาอินเทอร์เน็ตมากว่า 30 ปี ซึ่งกลายมาเป็นส่วนหนึ่งของสังคมสมัยใหม่
เรายังคงมุ่งมั่นพัฒนาต่อไปอย่างไม่หยุดยั้งในการมอบบริการและการสนับสนุนที่ดียิ่งขึ้นเพื่อให้การเชื่อมต่อของคุณราบรื่นขึ้นและมีประสิทธิภาพมากกว่าที่เคยเป็นมา เรายังคงคิดค้นและพัฒนาวิธีการเชื่อมต่อให้กับคุณอย่างไม่หยุดยั้ง
สวิตช์เครือข่าย 100GbE / 25GbE
ขอแนะนำสวิตช์เครือข่ายสำหรับงาน ProAV จาก Yamaha รุ่น "SWX2322P-30MC" และ "SWX3220-30TCs" ที่รองรับการเชื่อมต่อแบบ 100GbE และ 25GbE
การเปลี่ยนไปใช้ระบบเสียงและวิดีโอผ่านเครือข่าย IP กำลังเกิดขึ้นอย่างรวดเร็ว ระบบ AV จึงต้องมีโครงสร้างเครือข่ายที่รวดเร็วและยืดหยุ่นขึ้น สวิตช์ของ Yamaha ออกแบบมาสำหรับงาน ProAV โดยเฉพาะ โดยผสานรวมทั้งความใช้งานง่ายและไว้วางใจได้ชั้นเลิศ
เหมาะอย่างยิ่งสำหรับสถานที่จัดแสดงสดและอาคารสำนักงานในองค์กรขนาดใหญ่ที่ต้องการส่งสัญญาณภาพและเสียงความละเอียดสูงโดยมีความหน่วงต่ำ
รูปแบบการใช้งานที่แนะนำ:
สวิตช์เครือข่ายสำหรับระบบ ProAV โดยเฉพาะ
ออกแบบมาสำหรับงานระบบ AV ระดับมืออาชีพโดยเฉพาะ สวิตช์นี้จึงเหมาะสำหรับใช้งานทั้งในสตูดิโอผลิตสื่อวิดีโอ สถานที่จัดแสดงสด และสถานีออกอากาศ
การเชื่อมต่อประสิทธิภาพสูงโดยมีความหน่วงต่ำ
เชื่อมต่อกับตัวเข้ารหัสและตัวถอดรหัสสัญญาณความละเอียดสูงได้หลายตัวในเวลาเดียวกัน ทำให้การส่งสัญญาณ AV ผ่านเครือข่าย IP เป็นไปอย่างราบรื่น
ปรับใช้งานได้ยืดหยุ่นในสถานที่จัดแสดงสด
สามารถติดตั้งสวิตช์กระจายระหว่างจุดต่างๆ ทางด้านหน้าและข้างเวที เพื่อให้เดินสายสัญญาณได้มีประสิทธิภาพ และดูแลจัดการสายไฟได้ง่าย
ผ่านการรับรองว่าใช้งานได้กับผลิตภัณฑ์แบรนด์ชั้นนำ
ผ่านการทดสอบแล้วว่าสามารถใช้ร่วมกับตัวเข้ารหัสและตัวถอดรหัสของแบรนด์ชั้นนำอื่นๆ จึงมั่นใจได้ว่าสามารถผสานรวมอุปกรณ์เพื่อสร้างระบบ ProAV ที่เสถียรและมีความหลากหลาย
ปรับแต่งมาให้ตอบโจทย์งานออกอากาศและงานผลิตสื่อ
ออกแบบมาสำหรับงานส่งสัญญาณ AV ผ่านเครือข่าย IP ระดับมืออาชีพ สวิตช์นี้จึงเหมาะสำหรับสตูดิโอออกอากาศและสถานที่ผลิตงานถ่ายทอดสด
ได้มาตรฐาน SMPTE ST 2110
รองรับการส่งสัญญาณภาพวิดีโอ เสียง และข้อมูลเสริมผ่านเครือข่าย IP และได้มาตรฐาน SMPTE ST 2110 ทำให้ผสานรวมองค์ประกอบต่างๆ ได้อย่างไร้รอยต่อ เพื่อสร้างโครงสร้างระบบออกอากาศที่ทันสมัย
พอร์ตเชื่อมต่อความเร็วสูง 100GbE / 25GbE
สามารถใช้ในการส่งสัญญาณวิดีโอ UHD 2160p60 แบบไม่บีบอัด โดยให้แบนด์วิดท์สูงและความหน่วงต่ำพิเศษ เพื่อให้ได้ประสิทธิภาพเหมาะกับงานผลิตสื่อที่มีเงื่อนไขสูง
รองรับโปรโตคอล IEEE 1588 PTPv2
มีทั้งโหมด Boundary Clock (มีในรุ่น Layer 3) และโหมด Transparent Clock เพื่อให้มั่นใจได้ว่าจะซิงค์เวลาระหว่างอุปกรณ์ได้อย่างแม่นยำ ซึ่งจำเป็นต่อการแสดงผลสื่ออย่างแม่นยำถึงระดับเฟรม
การผสานรวมกับ Dante (PTPv1)
รองรับการใช้งานแบบไฮบริดร่วมกับเครือข่ายระบบเสียง Dante ทำให้การส่งสัญญาณทั้งภาพวิดีโอและเสียงผ่านเครือข่าย IP เป็นหนึ่งเดียวกัน
อุปกรณ์ออกแบบมาให้คงทน เหมาะกับงานระดับมืออาชีพ
ออกแบบมาเพื่อรองรับการเชื่อมต่อแบบแบนด์วิดท์สูงและความหน่วงต่ำ

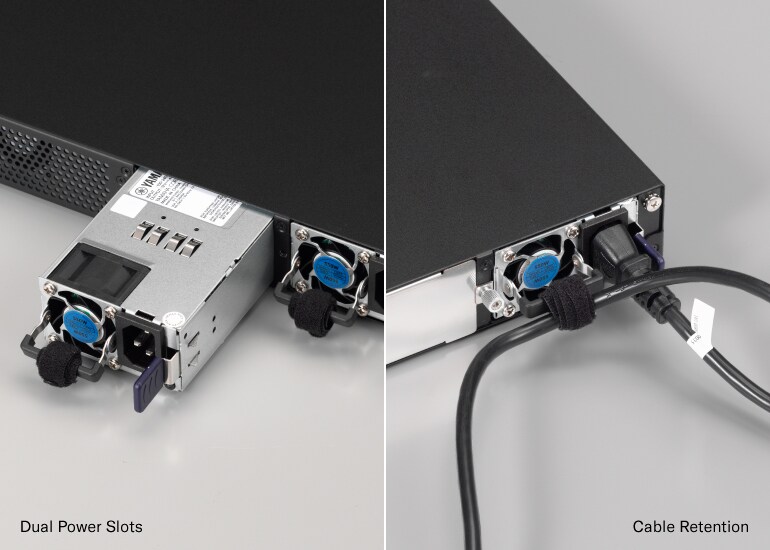

มีโครงสร้างระบบจ่ายไฟที่มั่นใจได้ เพื่องานที่เป็นหัวใจสำคัญของภารกิจ
สวิตช์ Layer 3 รุ่นมาตรฐาน "SWX3220-30TCs" ออกแบบระบบจ่ายไฟสำรองให้มีโมดูลแบบถอดเปลี่ยนได้ เพื่อให้ใช้งานเครือข่ายได้แบบไม่มีสะดุดแม้ในยามไฟดับ
โครงสร้างนี้เหมาะอย่างยิ่งสำหรับงานที่ต้องการความพร้อมสูง เช่น การแสดงสด สถานีออกอากาศ และสตูดิโอผลิตสื่อ
นอกจากนี้ สวิตช์ยังมีกลไกล็อกสายไฟ AC อย่างแน่นหนาเพื่อป้องกันสายไฟหลุดโดยไม่ตั้งใจ เพื่อให้ใช้งานนอกสถานที่ได้อย่างมั่นใจและไร้กังวล

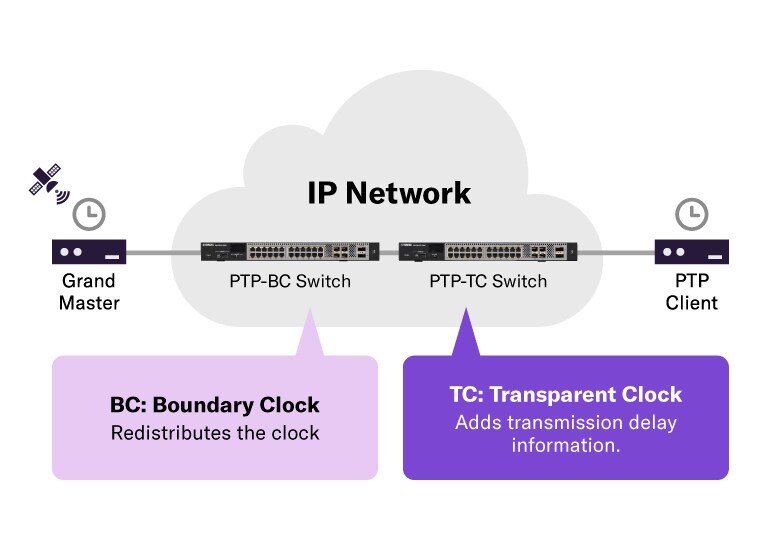

พร้อมรองรับ SMPTE ST 2110 เพื่อเพิ่มศักยภาพให้งานถ่ายทอดสัญญาณผ่านเครือข่าย IP
ได้มาตรฐาน SMPTE ST 2110 ในทุกๆ ส่วน โดยสวิตช์ออกแบบมาให้รองรับการจัดการสื่อผ่านเครือข่าย IP ในงานออกอากาศระดับมืออาชีพ พร้อมรองรับโปรโตคอล PTPv2 IEEE 1588 โดยมีทั้งโหมด Transparent Clock (TC) และโหมด Boundary Clock (BC) ให้เลือกดังนี้
Transparent Clock (TC)
ส่งต่อข้อความ PTP ได้แม่นยำ โดยมีการฝังข้อมูลความล่าช้าในการส่งผ่าน เพื่อให้ซิงค์เวลาได้แม่นยำระดับ Sub-microsecond จึงเหมาะกับงานระบบ AV ที่ต้องมีการจัดการแบบเรียลไทม์ในการใช้งานระดับมืออาชีพ
Boundary Clock (BC)
สามารถยุติหรือสร้างข้อความ PTP ซ้ำโดยใช้นาฬิกาในตัว เพื่อให้ซิงค์เวลาได้แม่นยำในการเชื่อมต่อเครือข่ายแบบหลายเซ็กเมนต์
คุณสมบัติทั้งหมดนี้ทำให้สวิตช์นี้เป็นแกนหลักสำคัญของระบบส่งสัญญาณภาพวิดีโอ เสียง และข้อมูลเสริมผ่านเครือข่าย IP ในงานที่ต้องได้มาตรฐาน ST 2110 โดยให้ทั้งความแม่นยำและความน่าเชื่อถือ ซึ่งจำเป็นสำหรับงานออกอากาศยุคใหม่
โหมด BC มีรองรับในรุ่น: SWX3220-30TCs

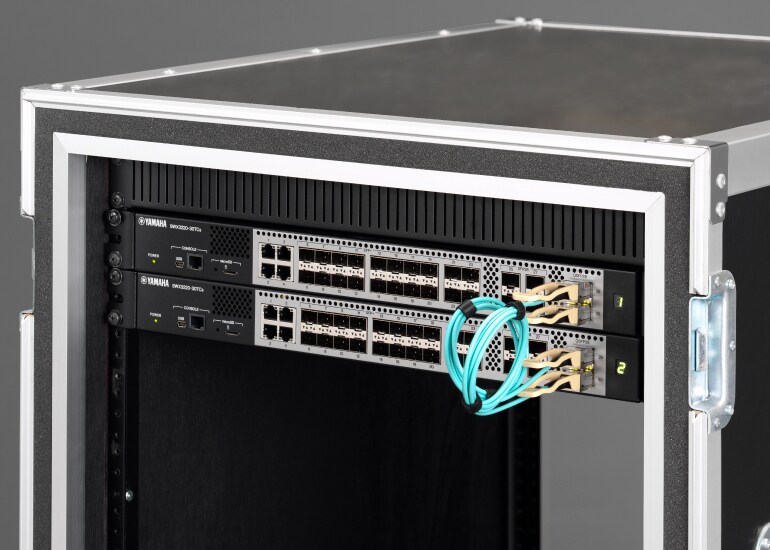

รองรับการทำ Stacking 100GbE: จัดการสวิตช์ 2 ตัวเสมือนเป็นอุปกรณ์หนึ่งเดียว
สามารถสร้าง Inter-Switch Link ประสิทธิภาพสูงได้ถึง 200GbE โดยนำสวิตช์รุ่นเดียวกัน 2 ตัวมาเชื่อมต่อกันผ่านพอร์ต 100GbE ในโครงสร้างแบบ LAG (Link Aggregation Group)
ความสามารถในการทำ Stacking นี้ช่วยให้สามารถจัดการสวิตช์ 2 ตัวเสมือนเป็นสวิตช์แบบลอจิคัลตัวเดียว ทำให้เพิ่มจำนวนพอร์ตที่พร้อมใช้งานเป็น 2 เท่าได้ดี จึงเหมาะกับการใช้งานในสเกลใหญ่ที่ต้องใช้พอร์ตจำนวนมากและต้องรวมศูนย์การควบคุมได้
คุณสมบัตินี้จะช่วยให้งานมีความคล่องตัว ลดภาระในการกำหนดค่า และเพิ่มความสะดวกในการขยายสเกลสำหรับงาน ProAV ที่มีเงื่อนไขสูง
รองรับในเฟิร์มแวร์ที่เปิดตัวในเดือนมกราคม 2026 เป็นต้นไป
ตั้งค่าง่าย วางระบบได้รวดเร็ว

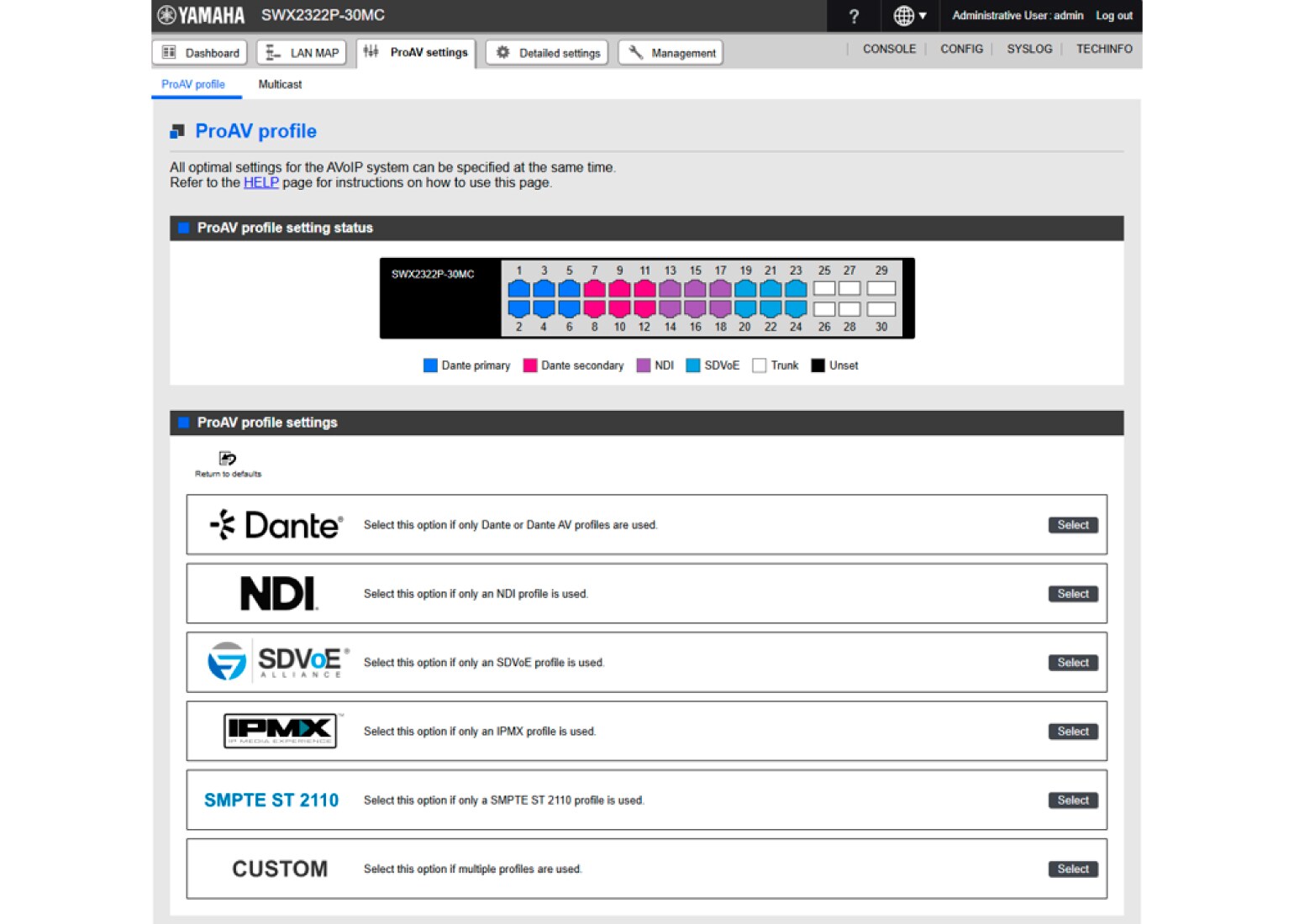

ตั้งค่า GUI ได้ง่าย พร้อมรองรับโปรไฟล์ IPMX และ ST 2110
สวิตช์นี้จัดทำมาสำหรับตลาด ProAV จึงมีการกำหนดค่าโปรไฟล์ขั้นสูงที่ปรับแต่งมาให้รองรับการส่งสัญญาณสื่อผ่านเครือข่าย IP ในงานระดับมืออาชีพ
ด้วยโปรไฟล์แบบใหม่ที่รองรับ SMPTE ST 2110 และ IPMX ทำให้การส่งสัญญาณภาพวิดีโอ เสียง และข้อมูลการควบคุมมีความหน่วงต่ำและแม่นยำ จึงมั่นใจได้ในประสิทธิภาพเต็มขั้นแม้ในงานระบบ AV ที่มีเงื่อนไขสูง
อินเทอร์เฟสการตั้งค่าแบบ GUI ทำให้กำหนดค่าสวิตช์ได้ง่ายๆ แม้ผู้ติดตั้งไม่ใช่เจ้าหน้าที่ไอที
ค่าพารามิเตอร์ที่ซับซ้อนของเครือข่ายจะสรุปรวมไว้เป็นค่าพรีเซ็ตที่ใช้งานง่าย ทำให้วางระบบได้เร็วและทำงานได้ราบรื่น โดยที่ไม่ต้องมีความรู้เชิงลึกทางเทคนิค

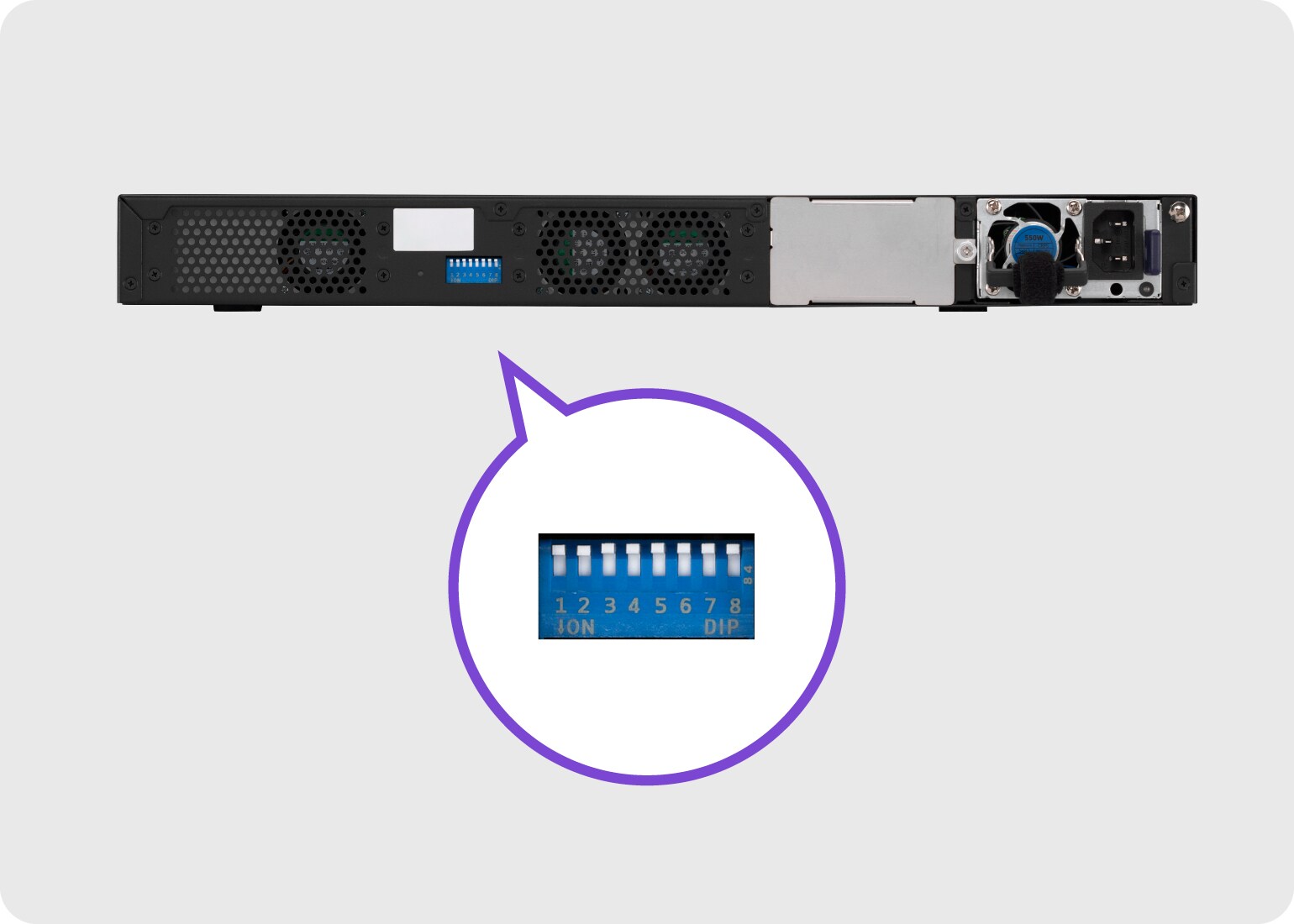

กำหนดค่าผ่านสวิตช์ DIP ได้โดยไม่ต้องใช้ PC
ไม่ต้องใช้ PC หรือการเข้าถึงจากระยะไกล จึงตั้งค่านอกสถานที่ได้เร็วทันใจและไม่ยุ่งยาก
เพราะมีสวิตช์ DIP ติดตั้งมาที่แผงด้านหลัง ผู้ติดตั้งจึงเลือกใช้การตั้งค่าสวิตช์ที่เหมาะสมได้ทันที โดยเป็นการตั้งค่าที่ปรับแต่งมาให้เหมาะกับลักษณะของงาน ProAV โดยเฉพาะ
วิธีนี้ปรับปรุงมาเพื่อช่วยลดความซับซ้อนในการตั้งค่า ร่นระยะเวลาการวางระบบ และเพิ่มศักยภาพให้ช่างเทคนิคภาคสนามรับมือสถานการณ์ได้รวดเร็วและยืดหยุ่นในสภาวะงานที่มีความเปลี่ยนแปลงสูง
จัดการเครือข่ายได้ง่าย แก้ไขปัญหาได้เร็ว
กราฟตรวจสอบ Multicast และข้อมูลแบนด์วิดท์แบบเรียลไทม์
อินเทอร์เฟสการกำหนดค่าแบบ ProAV ทำให้เห็นข้อมูลการตั้งค่าและกิจกรรม Multicast ได้ชัดเจนในพริบตา ปัญหาที่พบบ่อย เช่น ลงทะเบียนกลุ่มไม่ได้ ปริมาณการใช้งานมากเกินไป หรือตั้งค่าพารามิเตอร์ IGMP ไม่ถูกต้อง จะสามารถตรวจพบผ่าน GUI ได้ไว ทำให้แก้ไขหน้างานได้เร็วและมีประสิทธิภาพ
ในเวลาเดียวกันนี้ แดชบอร์ดของสวิตช์ยังแสดงการใช้งานแบนด์วิดท์แบบเรียลไทม์ในรูปแบบกราฟที่เข้าใจง่าย ภาพแสดงข้อมูลเชิงลึกของแนวโน้มภาระงานในเครือข่ายจะช่วยให้งานเป็นไปอย่างราบรื่น และแก้ไขปัญหาได้ตั้งแต่เนิ่นๆ ก่อนที่จะกระทบประสิทธิภาพการทำงาน
การมองเห็นความเคลื่อนไหวภายในเครือข่ายและการจัดการอัจฉริยะ (Yamaha LAN Monitor)
การจัดการเครือข่าย Dante ที่มีประสิทธิภาพนั้นขึ้นอยู่กับค่าพารามิเตอร์หลายอย่าง เช่น ปริมาณการใช้งานเครือข่าย สถานะของสวิตช์ และข้อมูลจากอุปกรณ์ Dante แต่ละตัว โปรแกรม Yamaha LAN Monitor ซึ่งเป็นโปรแกรมเฉพาะของคอมพิวเตอร์จะให้ภาพรวมที่เข้าใจง่ายของพารามิเตอร์ทั้งหมดที่จำเป็นภายในหน้าจอเดียวขณะใช้งานร่วมกับสวิตช์ SWP/SWR/SWX ซีรีส์ เราเรียกภาพรวมแบบกราฟิกประเภทนี้ว่า "Network Visibility" หรือการมองเห็นความเคลื่อนไหวภายในเครือข่าย นอกจากนี้ คุณยังสามารถถ่ายภาพสแนปช็อตของสถานะปกติของเครือข่าย แล้วตั้งสัญญาณเตือนหากมีการเปลี่ยนแปลงค่าพารามิเตอร์ก็ได้ เพื่อให้สามารถระบุและแก้ไขปัญหาได้อย่างสะดวกรวดเร็ว แอปพลิเคชัน Dante Controller สามารถเปิดใช้งานได้จาก Yamaha LAN Monitor ด้วยการคลิกเพียงครั้งเดียวซึ่งตอบโจทย์การใช้งานเครือข่าย Dante โดยรวมบนคอมพิวเตอร์เครื่องเดียว
คุณสมบัติด้านความปลอดภัย
ระบบการจัดการระบบความปลอดภัยอัจฉริยะ
การเพิ่มการใช้งาน VLAN ซึ่งรวมอยู่ใน SWX2320 ซีรีส์ และ SWX3220 ซีรีส์ ก็คือฟังก์ชันเซิร์ฟเวอร์ RADIUS ในตัว การกำหนดให้สวิตช์หนึ่งเป็นเซิร์ฟเวอร์ RADIUS แล้วเชื่อมโยงสวิตช์อื่นๆ เข้ากับสวิตช์นั้น จะทำให้สามารถบล็อกการเข้าถึงเครือข่ายที่ไม่ได้รับอนุญาตได้อย่างมีประสิทธิภาพเพื่อยกระดับการรักษาความปลอดภัยแม้เป็นการติดตั้งระบบขนาดใหญ่ที่มีความซับซ้อน สามารถตั้งค่าการยืนยันตัวตนของอุปกรณ์ได้อย่างรวดเร็วและง่ายดายผ่าน GUI บนเว็บไซต์
ตัวเลือกสำหรับการออกแบบระบบและการติดตั้งที่ยืดหยุ่น
มีหลายรูปแบบให้เลือก พร้อมโมดูล SFP ที่ช่วยให้สื่อสารระยะไกลได้ เพื่อให้ติดตั้งและตั้งค่าระบบทั้งหมดได้อย่างยืดหยุ่น ตารางด้านล่างนี้แสดงรายการตัวเลือกที่สามารถใช้ได้กับสวิตช์แต่ละรุ่น
| ผลิตภัณฑ์ | โมดูล SFP28 | โมดูล SFP+ | โมดูล SFP | สายแอคทีฟออปติคอล | สายเคเบิลที่ติดตั้งโดยตรง | แหล่งจ่ายไฟ | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| YSFP-25G-LR | YSFP-25G-SR | SFP-SWRT-LR | SFP-SWRT-SR | SFP-SWRG-LX | SFP-SWRG-SX | YAOC-100G-1M | YAOC-25G-1M | DAC-SWRT-3M | DAC-SWRT-1M | YPSU-550W-AC | |
| SWX3220-30TCs | มี | มี | มี | มี | มี | มี | มี | มี | มี | มี | มี |
| SWX2322P-30MC | มี | มี | มี | มี | มี | มี | มี | มี | มี | มี | - |
-

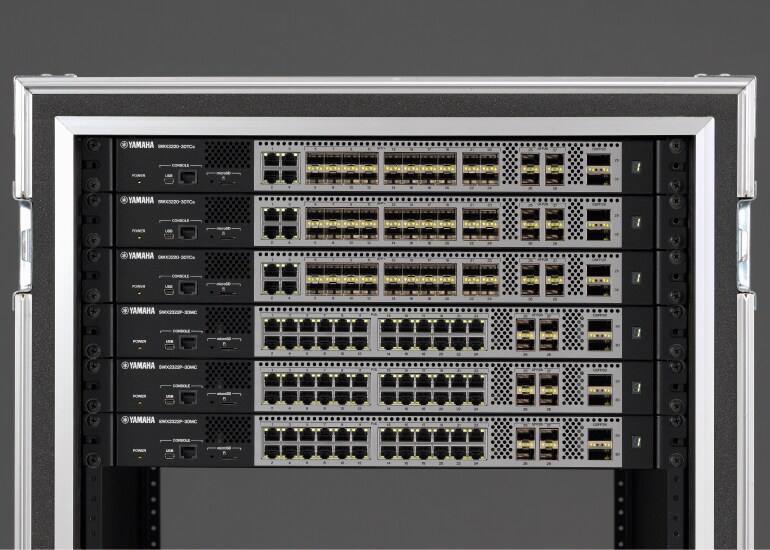

การติดตั้งแบบยึดติดแร็ค
คำศัพท์ทางเทคนิค
DANTE คืออะไร
Dante เปลี่ยนสายอนาล็อกหรือสายมัลติคอร์ที่หนักและแพงเป็นสาย LAN เช่น CAT5e และ CAT6
เนื่องจาก Dante ใช้การเชื่อมต่อแบบ Logical แทนการเชื่อมต่อจุดต่อจุดแบบ Physical จึงสามารถกำหนดค่าเครือข่ายด้วยพอร์ตที่รองรับการทำงานได้ภายในสองถึงสามคลิก
สามารถขยายขนาดของระบบที่มี Dante ได้ง่าย
นอกจากนี้ Dante ยังรองรับการกำหนดค่าแบบซ้ำซ้อนเพื่อให้ยังคงสามารถทำงานได้ดีแม้ในสถานการณ์ฉุกเฉิน
SDVoE คืออะไร
SDVoE (Software Defined Video over Ethernet) เป็นมาตรฐานสากลสำหรับการเผยแพร่ภาพและเครื่องเสียง Pro AV ซึ่งสามารถรับส่งข้อมูลเสียงและวิดีโอความละเอียดสูงระดับ 4K ผ่านการสื่อสาร 10 Gigabit
เมื่อใช้งานตัวเข้ารหัส/ตัวถอดรหัส SDVoE กับอุปกรณ์ควบคุมที่มีสวิตช์ 10 Gigabit คุณจะสามารถกำหนดค่า Video Wall และระบบ Multi-view ได้
ซึ่งจะช่วยสนับสนุนการใช้ป้ายประชาสัมพันธ์ดิจิตอล (Digital Signage) ในสถานที่ต่างๆ ไม่ว่าจะเป็นสนามบิน โรงเรียน พื้นที่ e-sports และองค์กรต่างๆ
รับรองโดย NDI คืออะไร
สวิตช์ SWR และ SWX ซีรีส์ใหม่ของ Yamaha นี้เป็นผลิตภัณฑ์ฮาร์ดแวร์ตัวแรกของโลกที่ได้รับการรับรอง NDI ในหมวดหมู่สวิตช์เครือข่าย
การรับรองนี้เป็นการรับประกันความเข้ากันได้อย่างสมบูรณ์กับผลิตภัณฑ์จากระบบนิเวศที่ได้รับการรับรองโดย NDI แม้ไม่ได้กำหนดการรวมระบบกับ NDI เดิม สวิตช์ Yamaha มอบประสบการณ์ที่เรียบง่ายและการเชื่อมต่อภายในเครือข่าย NDI และกระบวนการทำงานคุณภาพสูง
NDI (Network Device Interface) เป็นมาตรฐานการเชื่อมต่อวิดีโอรูปแบบใหม่ที่ช่วยให้สามารถส่งสัญญาณภาพ เสียงและเมทาดาตา (Metadata) คุณภาพสูงผ่านเครือข่าย IP มาตรฐานได้อย่างราบรื่น การปรับปรุงเทคโนโลยี NDI ทำให้อุปกรณ์ต่างๆ เช่น กล้อง เครื่องสลับสัญญาณ และเซิร์ฟเวอร์สื่อบนเครือข่ายเดียวกันสามารถค้นหาและเชื่อมต่อกันได้โดยอัตโนมัติ เพื่อลดการกำหนดค่าที่ซับซ้อนหรือการต่อสายเฉพาะ
มาตรฐานการเชื่อมต่อนี้ทำให้ผู้ผลิตเข้าถึงและใช้งานแหล่งสัญญาณภาพได้ไม่จำกัดจำนวนภายในเครือข่าย เพิ่มความยืดหยุ่นและความสามารถในการปรับขนาดของกระบวนการแสดงสดอย่างเห็นได้ชัด NDI สามารถเปลี่ยนแปลงการผลิตภาพแบบดั้งเดิมได้โดยการรวมแหล่งสัญญาณทั้งหมดบนเครือข่ายเข้าด้วยกันอย่างแนบเนียน ไม่ว่าจะเป็นการแสดงสด การออกอากาศ หรือกระบวนการหลังการผลิต (Post-production)
NDI® เป็นเครื่องหมายการค้าจดทะเบียนของ Vizrt NDI AB
SMPTE ST 2110 คืออะไร
SMPTE ST 2110 คือมาตรฐานสากลในการส่งสัญญาณภาพวิดีโอ เสียง และข้อมูลเสริมผ่านเครือข่าย IP เพื่อให้สามารถกำหนดเส้นทางและจัดการการส่งสัญญาณแต่ละชุดได้อิสระ ทำให้ดำเนินงานผ่านเครือข่าย IP ได้ยืดหยุ่น และทำการโอนย้ายจากโครงสร้าง SDI แบบเดิมได้อย่างราบรื่น โปรโตคอลนี้จะช่วยรับประกันความแม่นยำในการซิงโครไนซ์ ซึ่งจำเป็นต่องานผลิตสื่อและงานออกอากาศระดับมืออาชีพ ผลิตภัณฑ์ที่ได้มาตรฐาน ST 2110 จะใช้ในการเผยแพร่สัญญาณออกอากาศ การผลิตงานถ่ายทอดสด และการควบคุมจากระยะไกล โดยให้ความน่าเชื่อถือสูงและเสียงคุณภาพดี
IPMX (Internet Protocol Media Experience) คืออะไร
IPMX เป็นมาตรฐานการส่งสัญญาณ AV ผ่านเครือข่าย IP แบบเปิดที่ออกแบบมาสำหรับภาคอุตสาหกรรม ProAV เพื่อรองรับการส่งสัญญาณภาพวิดีโอและเสียงผ่านเครือข่าย IP มาตรฐานทั่วไป ทั้งในรูปแบบบีบอัดและไม่บีบอัด โดยให้คุณภาพสูงและความหน่วงต่ำ โปรโตคอล IPMX ออกแบบมาให้สามารถใช้อุปกรณ์ของผู้ผลิตหลายรายร่วมกันได้ ทั้งยังรองรับ HDMI, HDCP และการซิงโครไนซ์ด้วยความแม่นยำ เพราะเป็นโซลูชันที่ยืดหยุ่นและตอบโจทย์โลกอนาคต โปรโตคอล IPMX จึงเหมาะสำหรับสถานศึกษา การใช้งานในองค์กร สถานที่จัดกิจกรรม ตลอดจนป้ายประชาสัมพันธ์ดิจิตอล
ระบบต่างๆ
ตัวอย่างของระบบ:

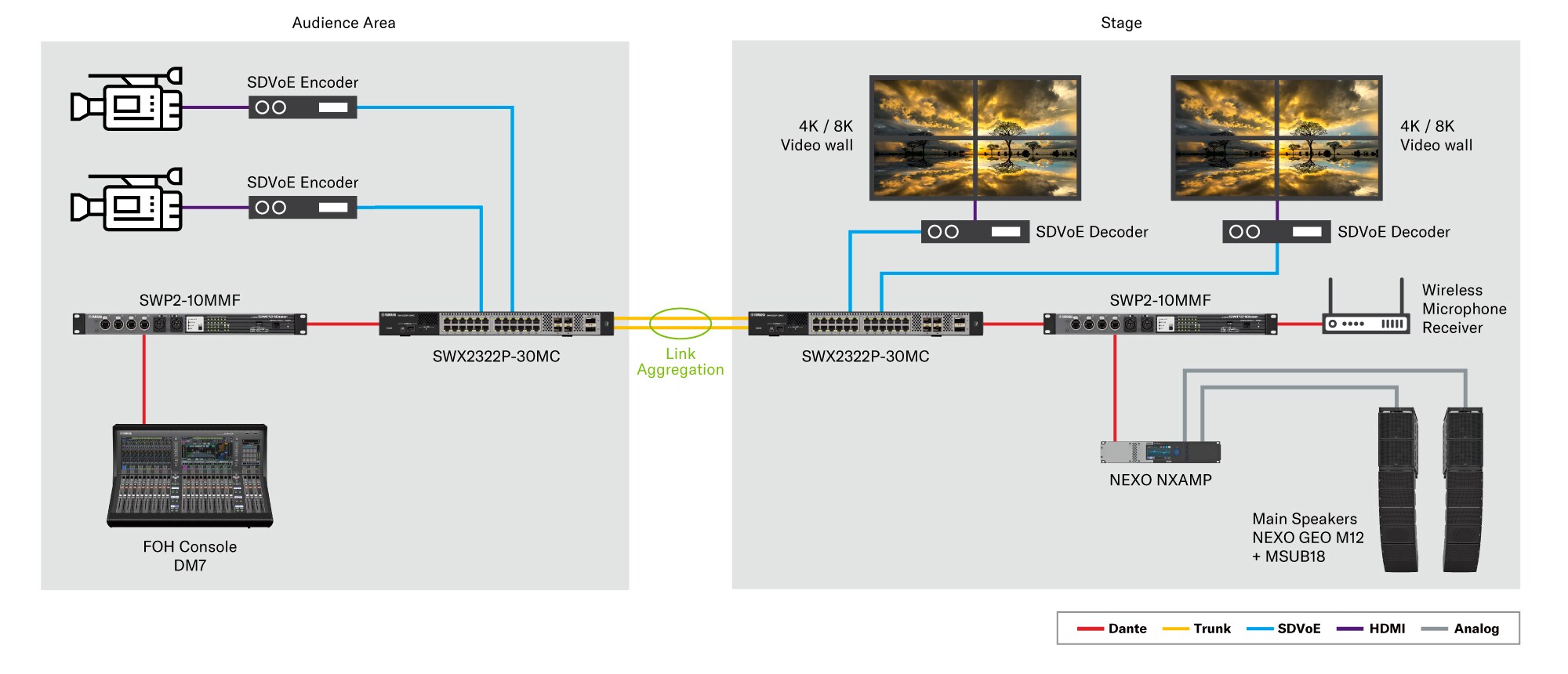

โครงสร้างเครือข่ายสำหรับระบบ ProAV โดยเฉพาะ
เมื่องานระบบภาพวิดีโอและเสียงย้ายฐานไปสู่ IP ความต้องการบิตเรทที่สูงขึ้นและการตั้งค่าตัวเข้ารหัส/ตัวถอดรหัสได้หลายช่องทางก็ขยายตัวต่อเนื่อง ส่งผลให้ปริมาณการใช้งานเครือข่ายเพิ่มขึ้นตามไปด้วย
สวิตช์เครือข่ายของ Yamaha รุ่น SWX2322P-30MC และ SWX3220-30TCs ออกแบบมาให้ตอบโจทย์ความท้าทายเหล่านี้โดยเฉพาะ
รองรับทั้งการส่งสัญญาณแบบเซ็กเมนต์เดียวผ่านระบบสวิชชิ่ง L2 และการกำหนดเส้นทางเผยแพร่สื่อแบบหลายเซ็กเมนต์ด้วยระบบสวิชชิ่ง L3 ทำให้สามารถขยายสเกลงานและส่งสัญญาณ AV ผ่านเครือข่าย IP ได้อย่างมีประสิทธิภาพ
ในสถานที่จัดแสดงสด จะสามารถติดตั้งสวิตช์กระจายระหว่างจุดต่างๆ ทางด้านหน้าและข้างเวที เพื่อให้เดินสายสัญญาณได้ตามสะดวก ทั้งยังเชื่อมต่อตัวเข้ารหัส/ตัวถอดรหัสได้เป็นจำนวนมาก
สำหรับอาคารสำนักงานในองค์กร สวิตช์เหล่านี้พร้อมรองรับระบบ AV ที่ครอบคลุมพื้นที่หลายชั้นหรือหลายแผนก โดยสามารถส่งสัญญาณความละเอียดสูงได้เสถียรและมีความหน่วงต่ำได้ทั่วทั้งพื้นที่เครือข่าย
รองรับการทำ Stacking 100GbE: จัดการสวิตช์ 2 ตัวเสมือนเป็นอุปกรณ์หนึ่งเดียว
สามารถสร้าง Inter-Switch Link ประสิทธิภาพสูงได้ถึง 200GbE โดยนำสวิตช์รุ่นเดียวกัน 2 ตัวมาเชื่อมต่อกันผ่านพอร์ต 100GbE ในโครงสร้างแบบ LAG (Link Aggregation Group)
แม้ในการวางระบบสเกลใหญ่ที่ต้องใช้พอร์ตจำนวนมาก การนำสวิตช์ 2 ตัวมาทำ Stacking เพื่อให้จัดการได้เสมือนเป็นอุปกรณ์ตัวเดียว จะช่วยเพิ่มพอร์ตที่พร้อมใช้งานได้เป็น 2 เท่า ทั้งยังปรับปรุงประสิทธิภาพการทำงานได้อีกด้วย
รุ่น SWX3220-30TCs รองรับโหมด Boundary Clock (BC) แบบ PTPv2 IEEE 1588 ทำให้สามารถสร้างสภาพแวดล้อมที่ซิงค์สัญญาณสื่อได้แม่นยำสูง
รุ่นนี้จึงเหมาะสำหรับการส่งสัญญาณภาพวิดีโอและเสียงผ่านเครือข่าย IP ในงานออกอากาศ
สวิตช์เครือข่ายที่เชื่อมั่นได้สูงสำหรับสถานที่ใช้งานในสเกลใหญ่
"SWX3220-30TCs" ออกแบบมาให้เหมาะกับสภาพแวดล้อมดังเช่นสวนสนุก ด้วยสวิตช์รุ่นหลัก 10G/100G ที่มั่นใจได้ว่าสามารถส่งสัญญาณเสียงและภาพวิดีโอได้เสถียรและมีความหน่วงต่ำ
การเชื่อมต่อด้วยสายไฟเบอร์ (SFP ฯลฯ) จะช่วยป้องกันเสียงรบกวนและครอบคลุมได้เป็นระยะทางไกล จึงเหมาะกับระบบ AV ที่ต้องการประสิทธิภาพแบบไร้รอยต่อตลอดเนื้อที่ขนาดใหญ่

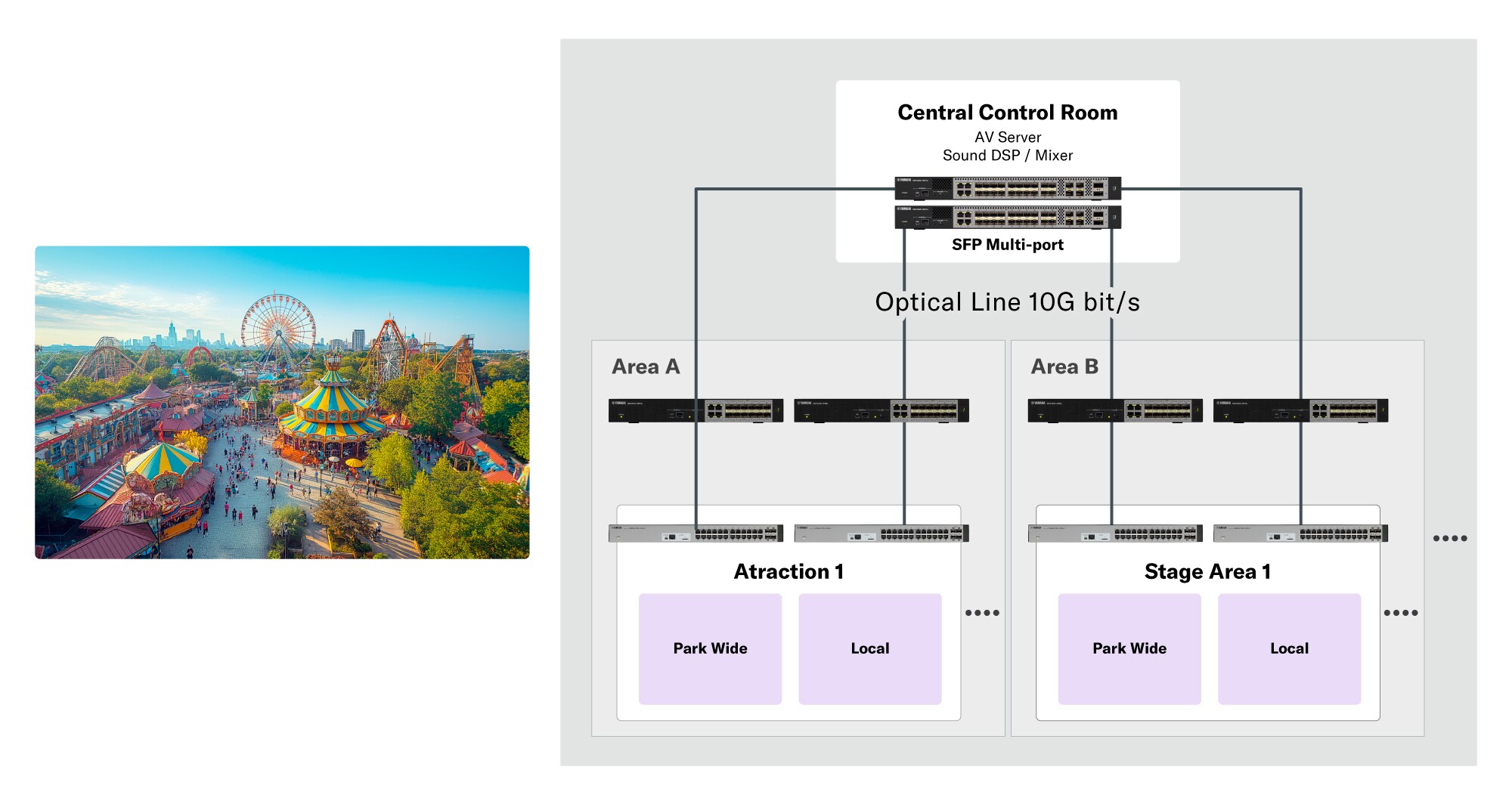

ภาพรวมของระบบที่ใช้ในตลาดสวนสนุก
