วิธีการเลือกสวิตช์เครือข่าย

ใช้กับระบบเสียงของ Yamaha

ตั้งค่า Dante ได้ง่าย

คุณสมบัติ Automatic Optimization สำหรับ Dante — เพียงเชื่อมต่อ

เพียงเชื่อมต่อเพื่อตั้งค่าระบบเครือข่ายให้กับ Dante ซึ่งไม่ต้องอาศัยความรู้ด้าน IT ขั้นสูง

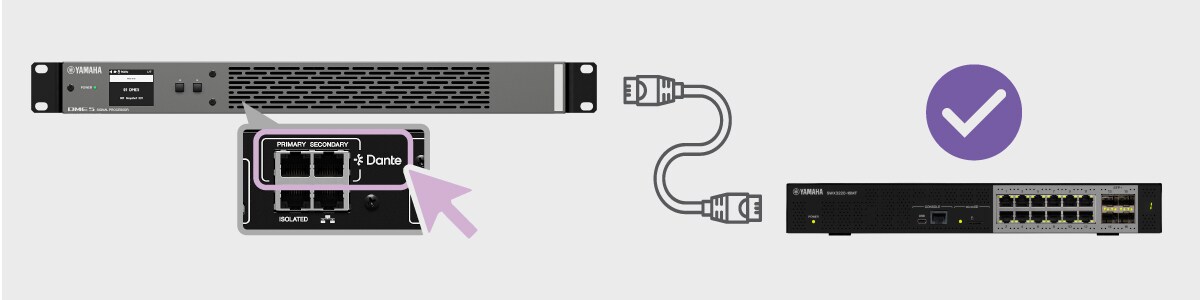

เพียงเชื่อมต่ออุปกรณ์เสียงของ Yamaha เข้ากับสวิตช์แบบเครือข่ายของ Yamaha ที่ตั้งค่าเริ่มต้นจากโรงงาน ระบบก็จะปรับตั้งค่าระบบเครือข่ายให้กับ Dante โดยอัตโนมัติ การตั้งค่าที่จำเป็นสำหรับ Dante จะถูกปรับใช้โดยอัตโนมัติ ไม่ว่าจะเป็น QoS, IGMP Snooping รวมถึงการปิดใช้งานการควบคุมการรับส่งข้อมูลและ EEE ทำให้การสร้างเครือข่ายระบบเสียงที่เสถียรและเชื่อถือได้เป็นเรื่องง่ายดาย

หมายเหตุ:

- สวิตช์ Yamaha ต้องใช้ค่าเริ่มต้นจากโรงงาน

- สวิตช์และอุปกรณ์เสียงที่เชื่อมต่อต้องเป็นรุ่นและเวอร์ชั่นเฟิร์มแวร์ที่รองรับ

สวิตช์ที่รองรับคุณสมบัติ Automatic Dante Optimization (ตั้งค่าระบบเครือข่ายให้เหมาะสมกับ Dante โดยอัตโนมัติ)

ไม่ตั้งค่าระบบเครือข่ายโดยอัตโนมัติ (ตั้งค่าด้วยตัวเอง)

การตั้งค่าระบบเครือข่ายโดยอัตโนมัตินี้อาจไม่รองรับในบางระบบ แต่คุณยังสามารถกำหนดค่าโครงสร้างที่ไม่รองรับให้เหมาะสมกับ Dante ได้ง่ายๆ ด้วยตัวเอง โดยปฏิบัติตามขั้นตอนต่อไปนี้

เคส 1: เฟิร์มแวร์ของสวิตช์ไม่เป็นเวอร์ชั่นปัจจุบัน:

อัพเดตเฟิร์มแวร์ของสวิตช์เป็นเวอร์ชั่นล่าสุด

ดาวน์โหลดเฟิร์มแวร์ล่าสุดสำหรับสวิตช์

เปิดโปรแกรมตั้งค่าและการจัดการสวิตช์อย่าง Yamaha LAN Monitor เชื่อมต่อกับสวิตช์ แล้วคลิกปุ่ม Firmware Update (อัพเดตเฟิร์มแวร์) เพื่อทำการอัพเดต

หลังอัพเดตเฟิร์มแวร์แล้ว ให้ลองใช้คุณสมบัติ Automatic Dante Optimization (อธิบายไว้ข้างต้น) อีกครั้ง

หมายเหตุ: แนะนำให้ใช้เฟิร์มแวร์ล่าสุด เนื่องจากมีคุณสมบัติใหม่ๆ และแก้ไขจุดบกพร่องแล้ว

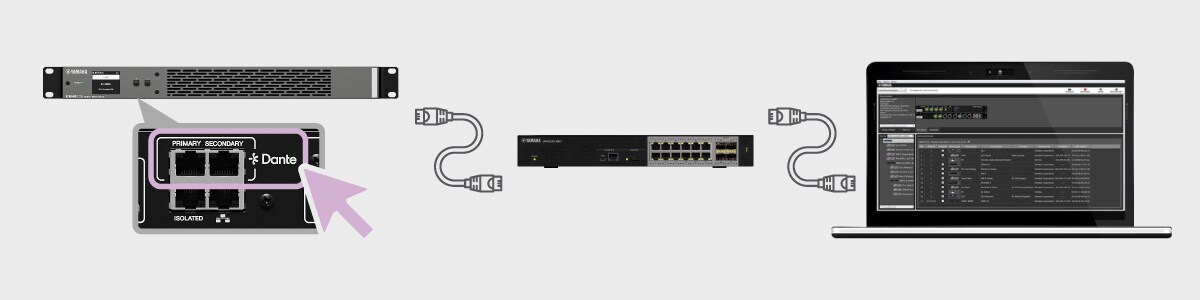

เคส 2: สวิตช์ไม่อยู่ในสถานะค่าเริ่มต้นจากโรงงาน:

ปรับตั้งค่าระบบเครือข่าย Dante ด้วยตัวเองได้อย่างง่าย

ใช้โปรแกรมตั้งค่าและการจัดการสวิตช์อย่าง Yamaha LAN Monitor เพื่อเข้าถึงหน้า Web GUI ของสวิตช์ แล้วเลือก “Dante” ในการตั้งค่าโปรไฟล์ ProAV

วิธีการนี้จะเป็นการปรับใช้การตั้่งค่า Dante โดยอัตโนมัติ รวมถึง QoS, IGMP Snooping, ปิดใช้งานการควบคุมการรับส่งข้อมูล และปิดใช้งาน Energy Efficient Ethernet (EEE)

*เมื่อกำหนดค่าสวิตช์แล้ว และสวิตช์ไม่ได้อยู่ในสถานะค่าเริ่มต้นจากโรงงาน อุปกรณ์เสียงของ Yamaha จะไม่ปรับตั้งค่าระบบเครือข่ายโดยอัตโนมัติเมื่อเชื่อมต่อ

อุปกรณ์ที่รองรับการตั้งค่าระบบเครือข่าย Dante ด้วยตัวเอง

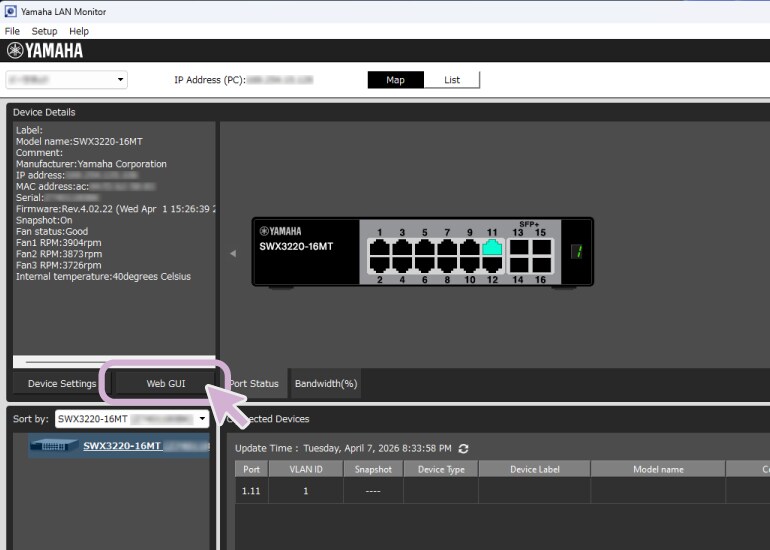

ขั้นตอนที่ 1: เปิด Yamaha LAN Monitor > คลิก “Web GUI”

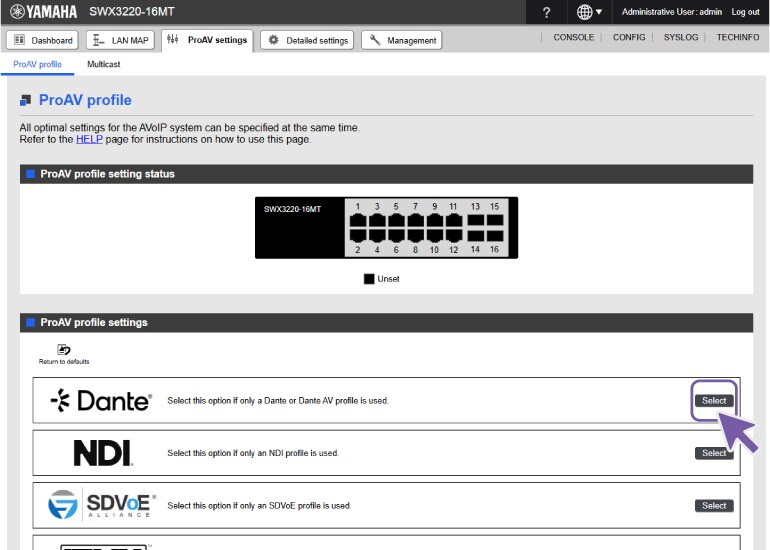

ขั้นตอนที่ 2: ในการตั้งค่า ProAV ให้เลือก “Dante” แล้วคลิก Apply

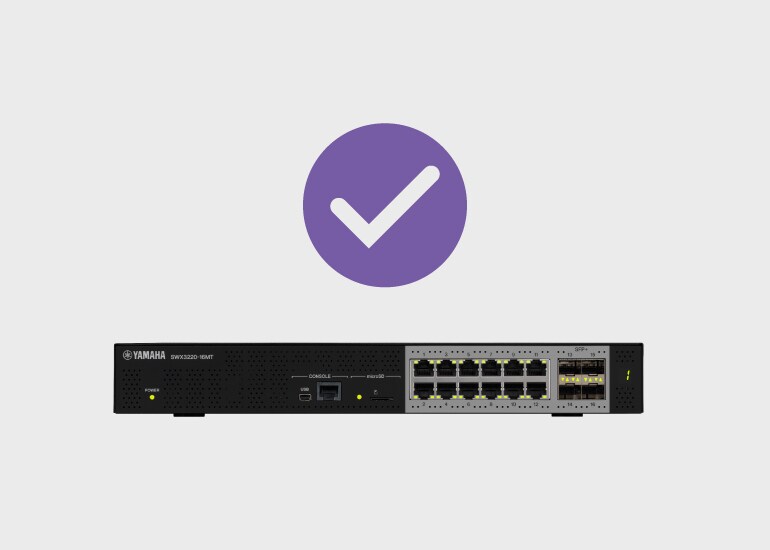

การตั้งค่าระบบเครือข่าย Dante เสร็จสมบูรณ์!

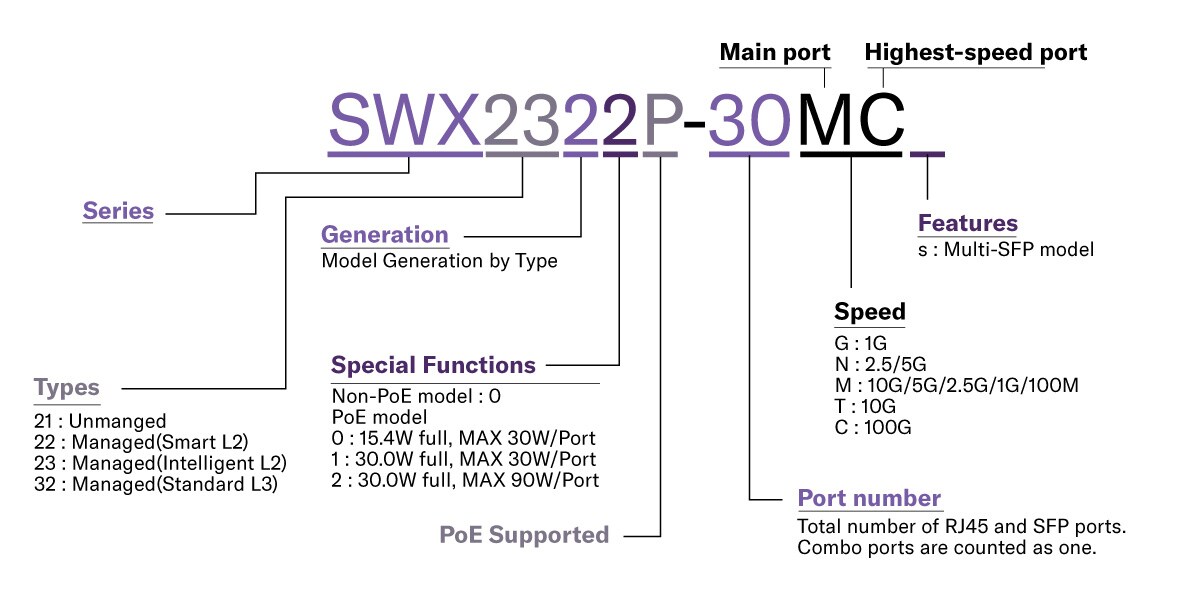

เลือกสวิตช์ที่ใช่ได้ตามต้องการ

1. ตรวจสอบจำนวนอุปกรณ์ที่คุณต้องการเชื่อมต่อ

ตัวอย่าง: คุณต้องการเชื่อมต่ออุปกรณ์ 8 รายการ

2. ตรวจสอบว่าอุปกรณ์เหล่านี้รองรับ PoE หรือไม่

ในกรณีที่ไม่ได้ใช้อุปกรณ์ PoE ให้ไปยังขั้นตอนที่ 3

ในกรณีที่ใช้อุปกรณ์ PoE ให้คำนวณผลรวมของกำลังไฟฟ้าที่อุปกรณ์แต่ละรายการจำเป็นต้องใช้

ตัวอย่าง: 15 วัตต์+15 วัตต์+15 วัตต์+15 วัตต์+15 วัตต์+0 วัตต์+0 วัตต์+0 วัตต์ = รวม 75 วัตต์

ตัวอย่าง: SWX2210P-10G (พอร์ต PoE จำนวน 8 พอร์ต, กำลังไฟสูงสุด 124 วัตต์) คือตัวเลือกที่เหมาะสมที่สุด สำหรับอุปกรณ์ 8 รายการที่ต้องใช้กำลังไฟฟ้ารวม 75 วัตต์

จำนวนพอร์ต PoE	สวิตช์ที่บริหารจัดการได้ (กำลังไฟ PoE รวมสูงสุด)
24	SWX2310P-28GT (370 W)
8	SWR2311P-10G (240 W)
8	SWX2210P-10G (124 W)

3. หากไม่จำเป็นต้องใช้ etherCON ให้เลือกจากรายการด้านล่างนี้

ตัวอย่าง: SWR2310-10G คือตัวเลือกที่ดีที่สุดสำหรับเชื่อมต่ออุปกรณ์ 8 รายการ

จำนวนพอร์ต Downlink	สวิตช์ที่บริหารจัดการได้
24	SWR2310-28GT
16	SWR2310-18GT
8	SWR2310-10G

4. ในกรณีที่ต้องใช้ etherCON (*เลือกจากอุปกรณ์ต่อไปนี้หากจำเป็นต้องมีการถอดและเสียบสายบ่อย เช่น กรณีติดตั้งชั่วคราว)

แนะนำให้ใช้ SWP2 ซีรีส์ สำหรับโครงสร้างแบบหลายสวิตช์

แนะนำให้ใช้ SWP1 ซีรีส์ สำหรับโครงสร้างแบบสวิตช์เดียว

*SMF และ MMF ในหมายเลขรุ่นเป็นการระบุประเภทไฟเบอร์ออปติคอลที่รองรับ SMF รองรับสูงสุด 10 กม. ส่วน MMF รองรับสูงสุด 300 ม.

จำนวนพอร์ต PoE	จำนวนพอร์ต Downlink
10G	10	SWP2-10SMF (เชื่อมต่ออัปลิงค์ได้สูงสุด 10 กม.)
10G	10	SWP2-10MMF (เชื่อมต่ออัปลิงค์ได้สูงสุด 300 ม.)
1G	16	SWP1-16MMF (เชื่อมต่ออัปลิงค์ได้สูงสุด 300 ม.)
	8	SWP1-8MMF (เชื่อมต่ออัปลิงค์ได้สูงสุด 300 ม.)
	8	SWP1-8

รายการอุปกรณ์ที่รองรับ Simple Dante Optimization (อัตโนมัติ)

หมวดหมู่	ชื่อรุ่น	เวอร์ชันเฟิร์มแวร์ของสวิตช์	รองรับอุปกรณ์เสียงของ Yamaha
			ADECIA	DME ซีรีส์	XMS ซีรีส์
			RM-CR, RM-CG, RM-TT, RM-WAP, VXC2P, VXL1-16P	V3.1 หรือใหม่กว่า	V3.1 หรือใหม่กว่า
L3 บริหารจัดการได้	SWX3220-30TCs	Rev.4.04.01 หรือใหม่กว่า	มี	มี	มี
	SWX3220-16TMs	Rev.4.02.16 หรือใหม่กว่า	มี	มี	มี
	SWX3220-16MT	Rev.4.02.16 หรือใหม่กว่า	มี	มี	มี
L2 บริหารจัดการได้ (RJ45)	SWX2322P-30MC	Rev.2.08.01 หรือใหม่กว่า	มี	มี	มี
	SWX2322P-16MT	Rev.2.06.16 หรือใหม่กว่า	มี	มี	มี
	SWX2320-16MT	Rev.2.05.16 หรือใหม่กว่า	มี	มี	มี
	SWX2310P-28GT	Rev.2.02.30 หรือใหม่กว่า	มี	มี	มี
	SWR2311P-10G	Rev.2.02.30 หรือใหม่กว่า	มี	มี	มี
	SWR2310-28GT	Rev.2.04.17 หรือใหม่กว่า	มี	มี	มี
	SWR2310-18GT
	SWR2310-10G
	SWX2210P-10G	Rev.1.03.13 หรือใหม่กว่า	มี	มี	มี
L2 บริหารจัดการได้ (etherCON)	SWP2-10MMF	Rev.2.03.21 หรือใหม่กว่า	มี	มี	มี
	SWP2-10SMF	ไม่รองรับ	ไม่รองรับ	ไม่รองรับ	ไม่รองรับ
	SWP1-16MMF	ไม่รองรับ	ไม่รองรับ	ไม่รองรับ	ไม่รองรับ
	SWP1-8MMF	ไม่รองรับ	ไม่รองรับ	ไม่รองรับ	ไม่รองรับ
	SWP1-8	ไม่รองรับ	ไม่รองรับ	ไม่รองรับ	ไม่รองรับ
L2 บริหารจัดการไม่ได้	SWR2100P-10G	ไม่รองรับ	ไม่รองรับ	ไม่รองรับ	ไม่รองรับd

รายการอุปกรณ์ที่รองรับ Simple Dante Optimization (ด้วยตนเอง)

หมวดหมู่	ชื่อรุ่น	เวอร์ชันเฟิร์มแวร์ของสวิตช์	โปรไฟล์ ProAV
L3 บริหารจัดการได้	SWX3220-30TCs	Rev.4.04.01 หรือใหม่กว่า	มี
	SWX3220-16TMs	Rev.4.02.17 หรือใหม่กว่า	มี
	SWX3220-16MT	Rev.4.02.17 หรือใหม่กว่า	มี
L2 บริหารจัดการได้ (RJ45)	SWX2322P-30MC	Rev.2.08.01 หรือใหม่กว่า	มี
	SWX2322P-16MT	Rev.2.06.17 หรือใหม่กว่า	มี
	SWX2320-16MT	Rev.2.05.17 หรือใหม่กว่า	มี
	SWX2310P-28GT	Rev.2.02.31 หรือใหม่กว่า	มี
	SWR2311P-10G	Rev.2.02.31 หรือใหม่กว่า	มี
	SWR2310-28GT	Rev.2.04.18 หรือใหม่กว่า	มี
	SWR2310-18GT
	SWR2310-10G
	SWX2210P-10G	Rev.1.03.14 หรือใหม่กว่า	มี
L2 บริหารจัดการได้ (etherCON)	SWP2-10MMF	ไม่มี	ไม่มี
	SWP2-10SMF	ไม่มี	ไม่มี
	SWP1-16MMF	ไม่รองรับ	ไม่รองรับ
	SWP1-8MMF	ไม่รองรับ	ไม่รองรับ
	SWP1-8	ไม่รองรับ	ไม่รองรับ
L2 บริหารจัดการไม่ได้	SWR2100P-10G	ไม่รองรับ	ไม่รองรับ
